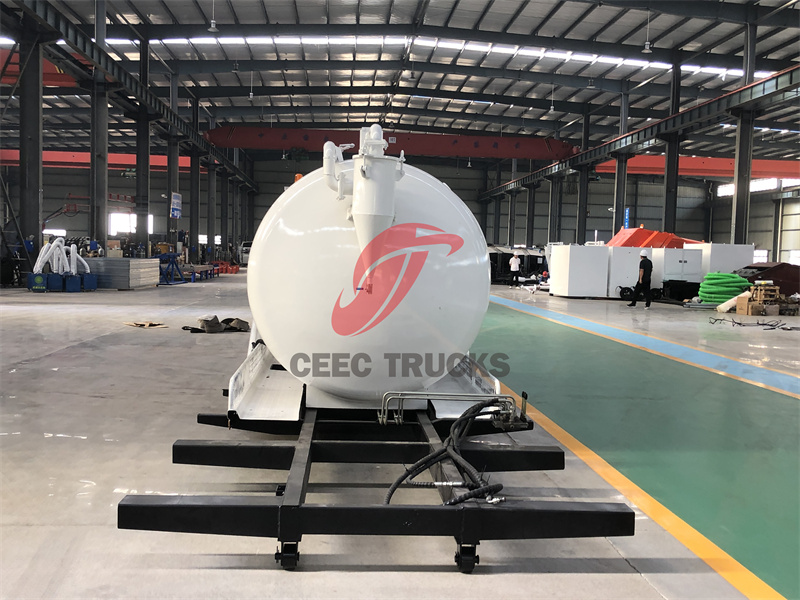

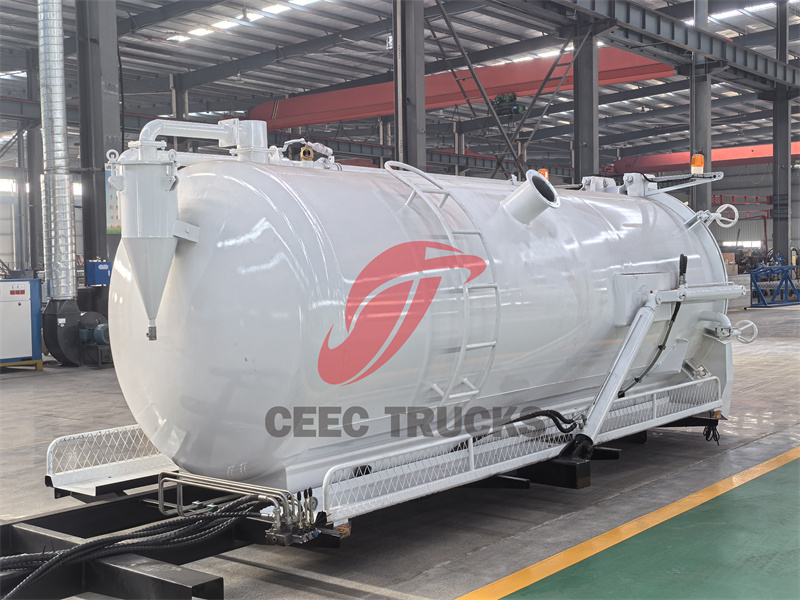

10立方米污水箱箱体组件

10立方米污水罐车车体组件，也称为10000升真空吸污车车体套件、10立方米污水罐车车体组件、10立方米污水吸污车上部结构、五十铃污水罐车上部车体。 10立方米污水箱箱体组件 这是一款用于市政环卫部门吸污车的上部结构，旨在高效管理废物和运输液体。该套件容量达10,000升，可为各种液体提供充足的存储空间。与专用车辆底盘组装后，它将成为从环卫到建筑等众多行业不可或缺的设备。

10立方米吸污车的上部集成了一套高效的吸排系统，主要包括一个10立方米的耐腐蚀罐体，罐体内部分为污水区和清水区，并设有合理的防波板以增强稳定性。上部的核心部件是一台强劲的真空泵，它驱动吸污管深入下水道等区域，有效吸走淤泥、泥沙等杂质。同时，水汽分离器确保在吸污过程中不会产生水汽，从而避免损坏真空泵。罐体尾部设有排污口，可通过后盖自卸装置轻松排放污水。此外，上部还配备了梯子等辅助设施，提高了操作的便利性和安全性。整个上部系统设计合理，操作简便，能够满足各种复杂工况下的吸污需求，是城市环卫、市政建设等领域不可或缺的专业设备。

10立方米污水吸污车是一种用于处理污水和运输液体的专用车辆。它的上部车身和底盘共同构成了这辆车。

套件的关键组成部分

● 坦克

储罐是真空罐车套件的核心部件。其容量为10,000升，适用于处理大量液态废物。储罐通常采用高强度、耐腐蚀的材料制成，例如不锈钢或增强塑料，以确保其耐用性和使用寿命。

该油箱采用流线型空气动力学设计，以最大限度地减少风阻并提高燃油效率。它还配备了加固的框架和支撑结构，以承受运输重物的压力。

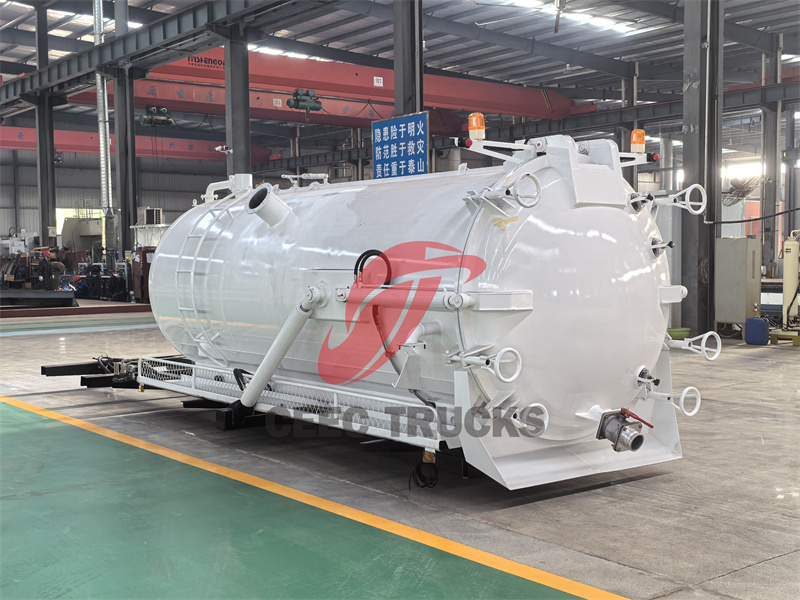

10,000升真空罐车车身套件

● 真空泵系统

真空泵系统是真空罐车套件的核心部件。它产生必要的吸力，将液态废物吸入罐内。该系统通常由一台高性能真空泵组成，该真空泵通过一系列管道和阀门与罐体连接。

真空泵由一台坚固耐用的发动机驱动，根据具体应用需求，该发动机可以是柴油发动机或电动机。泵系统设计为可连续运行而不会过热或磨损，从而确保长期可靠的性能。

● 油气分离器，水蒸气分离器

在10立方米的污水吸污车中，油气分离器和水蒸气分离器都是重要的组成部分，它们各自具有特定的功能，以确保污水吸污车的正常运转和高效运行。

油气分离器的主要功能是分离真空泵内的油气混合物，以确保真空泵能够连续稳定运行。在污水抽吸作业过程中，真空泵会产生大量的油气混合物。如果这些混合物不进行分离，将会对真空泵的性能和使用寿命产生不利影响。

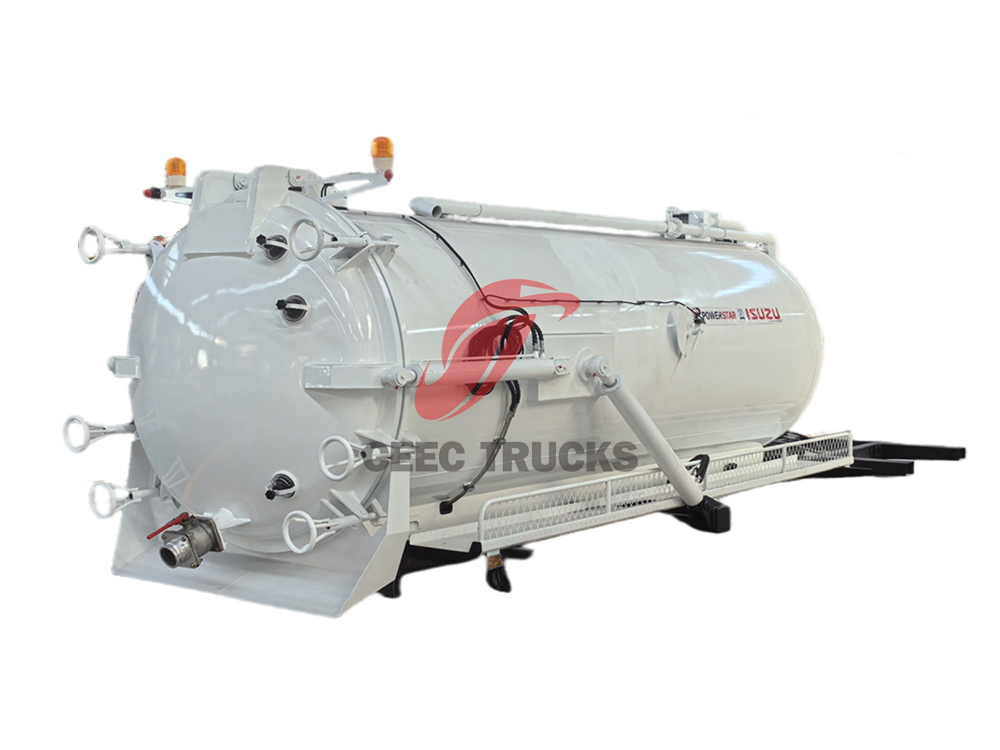

10立方米污水箱箱体组件

油气分离器的工作原理是通过一定的物理和化学方法将油气混合物中的油和气分离出来。具体来说，油气混合物进入油气分离器后，会依次经过一系列分离装置，例如筛板、除雾器等，以捕集气体中的油滴，气体则通过排气口排出。分离出的油则通过回油管返回真空泵进行再利用。

水蒸气分离器的主要功能是分离蒸汽或压缩空气中的水分，以确保气体的质量和稳定性。在污水吸污车中，水蒸气分离器通常用于处理从污水吸污罐排放的气体，以防止水分对后续设备或环境造成不利影响。

水蒸气分离器的工作原理是利用惯性、重力等作用力，通过改变气体的流动方向、速度等参数，将气体中的水滴分离出来。具体来说，气体进入水蒸气分离器后，会依次经过一系列挡板、挡流板等装置，水滴会在这些装置上积聚并最终沉降到分离器底部，而气体则从出口排出。

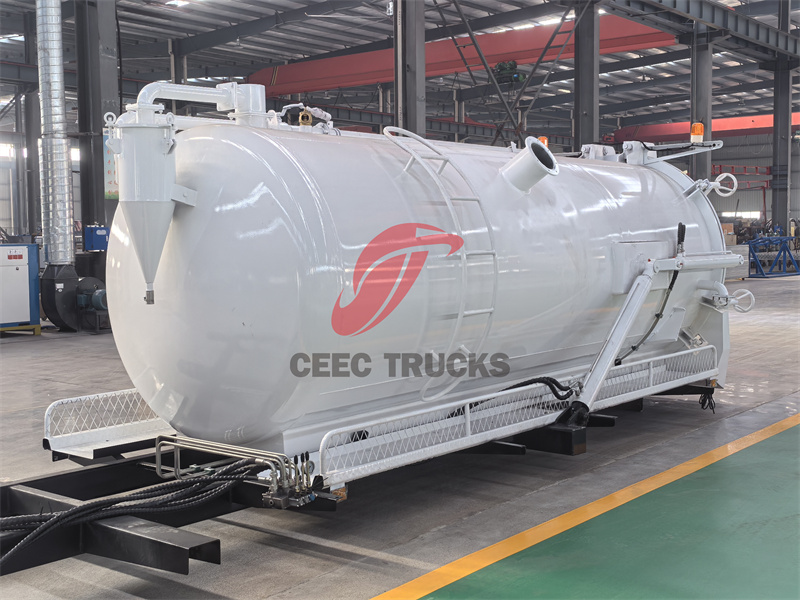

10立方米污水吸污车上部结构

● 高压冲洗系统：

功能：污水抽吸作业前后，对污水抽吸口和管道进行高压冲洗，以清除残留污垢和杂质，保持设备清洁畅通。高压冲洗系统通常配备高压水泵和冲洗喷嘴，冲洗压力和流量可根据需要进行调节。

● 排水阀和排放系统：

功能：控制污水箱内污水的排放。排污阀采用耐腐蚀材料制成，密封性好，耐高压。排放系统包括污水管道和排放口，可安全快速地将污水排放到指定地点。

● 软管和连接件

该套件包含一套软管和连接件，使真空吸污车能够连接到废物源。这些软管采用耐用材料制成，可以承受液态废物的腐蚀性。

这些软管配备了快速断开接头，方便操作人员快速高效地连接和断开软管。此外，它们的设计灵活易用，使操作人员能够到达狭窄和难以进入的区域。

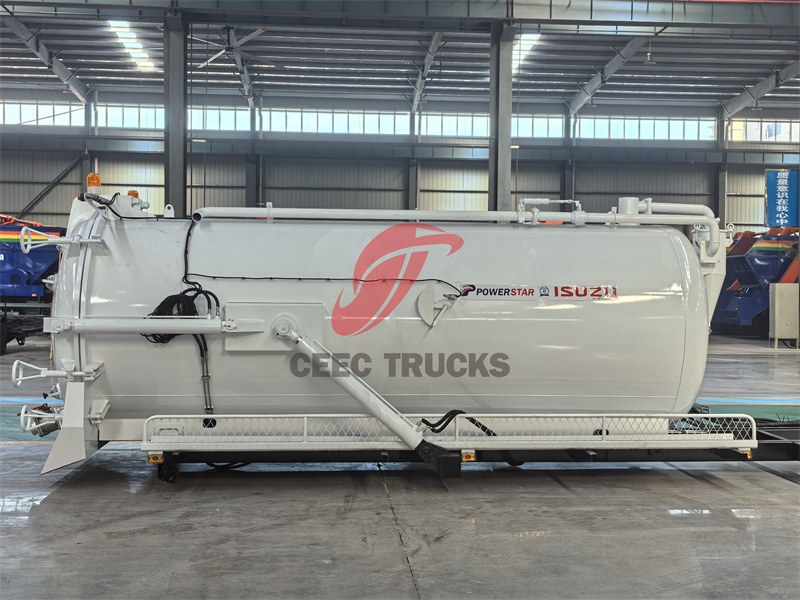

五十铃污水罐车上部车身

● 压力计

压力表用于实时监测污水吸污车液压系统的压力变化。它是驾驶员了解液压系统工作状态的重要依据，有助于驾驶员及时发现并处理潜在故障。在污水吸污作业过程中，压力表能够准确显示液压系统的压力值，从而确保驾驶员能够根据压力变化调整操作，避免因压力过大而损坏液压系统。

● 液压油箱

液压油箱是污水吸污车液压系统的关键部件之一，主要用于储存液压油，并为液压系统提供必要的冷却、散热、净化等功能。液压油箱的设计和容量选择对液压系统的性能和稳定性至关重要。

后挡板

液压油箱的功能包括：

1.液压油的储存： 液压油箱可以储存足够的液压油，以满足液压系统的运行需求。

2.散热和冷却： 液压系统在运行过程中会产生大量热量。液压油箱凭借其较大的表面积和散热肋，可以有效地散发这些热量，并将液压油的温度保持在合适的范围内。

3. 油品净化： 液压油箱设计有过滤器和沉淀区，用于过滤液压油中的杂质和水分，保持油的清洁，从而延长液压系统和液压元件的使用寿命。

4. 压力平衡： 液压油箱直接或间接与大气相连，可以平衡系统内的压力变化，保持进油和回油压力的稳定性。

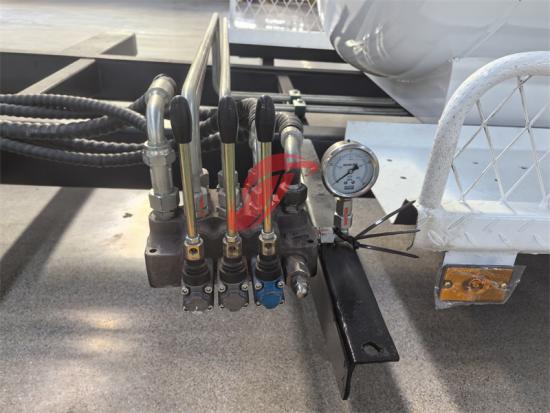

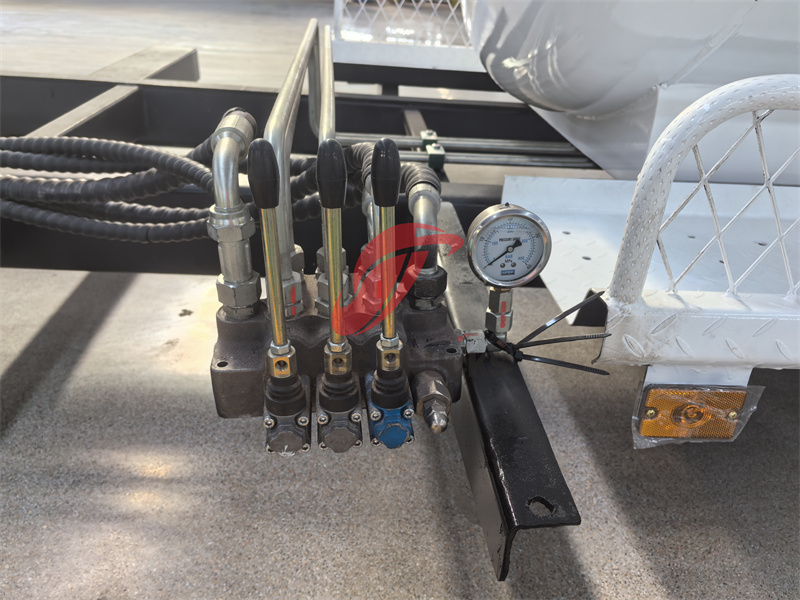

液压阀

● 液压缸

液压缸是10立方米吸污车的重要执行机构。它利用液体的压力能驱动机械部件做直线运动。在吸污车上，液压缸主要用于以下几个方面：

1. 吊装油罐： 液压缸通过产生推力将污水吸污罐提升到一定高度，便于排出罐内的污水和污垢。这一功能在污水吸污作业完成后尤为重要，能够确保污水和污垢被彻底排空。

2. 驾驶后挡板： 部分吸污车的后挡板也由液压缸驱动。液压缸产生的推力可以快速平稳地打开或关闭后挡板，方便污水和污物的排放和收集。

液压缸通常采用高强度材料制成，具有良好的密封性和耐磨性。同时，它们还配备压力传感器和安全阀等保护装置，以确保在高压高温等恶劣环境下稳定安全地运行。

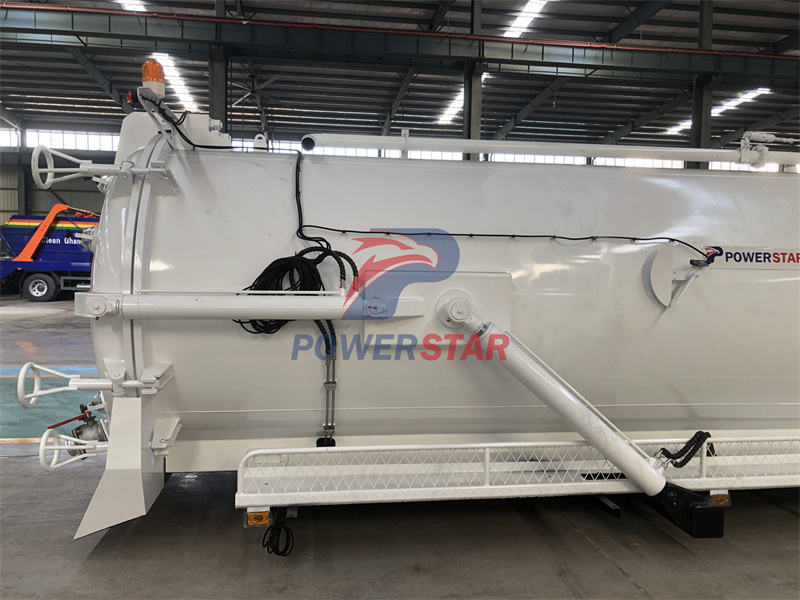

液压缸

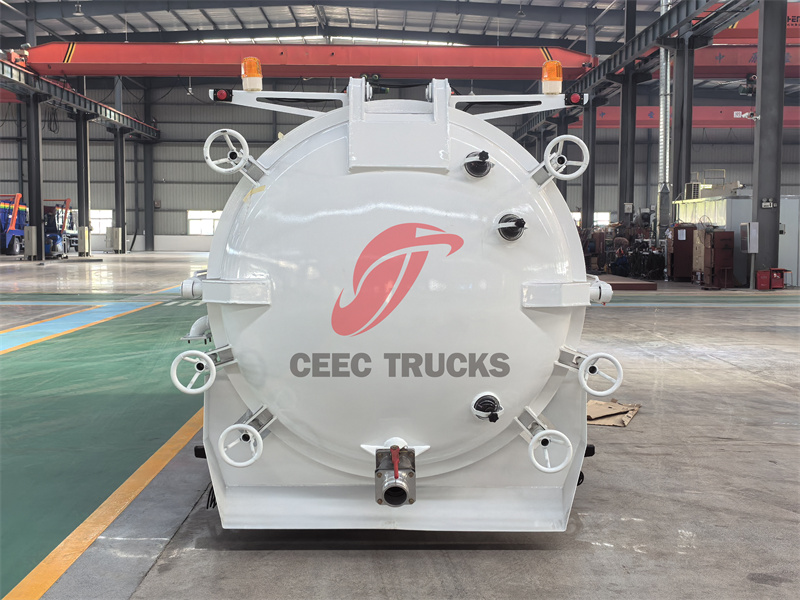

● 尾门装置

尾门装置是10立方米污水吸污车的关键部件之一，负责控制罐体尾部的开启和关闭。尾门装置的主要功能包括：

1. 密封性能： 尾门装置采用高强度、耐腐蚀材料制成，并配有密封条和锁定装置，以确保在污水抽吸作业期间污水和污垢不会泄漏到外部环境中。

2. 快速开启和关闭： 后挡板装置通常由液压缸或电动装置驱动，可实现快速平稳的开启和关闭。此功能在紧急情况下尤为重要，可确保驾驶员迅速将污水和污垢从罐体中排出。

3. 安全性： 后挡板装置还配备了安全锁定装置，以确保在污水抽吸作业期间后挡板不会意外打开或关闭，从而确保驾驶员和周围人员的安全。

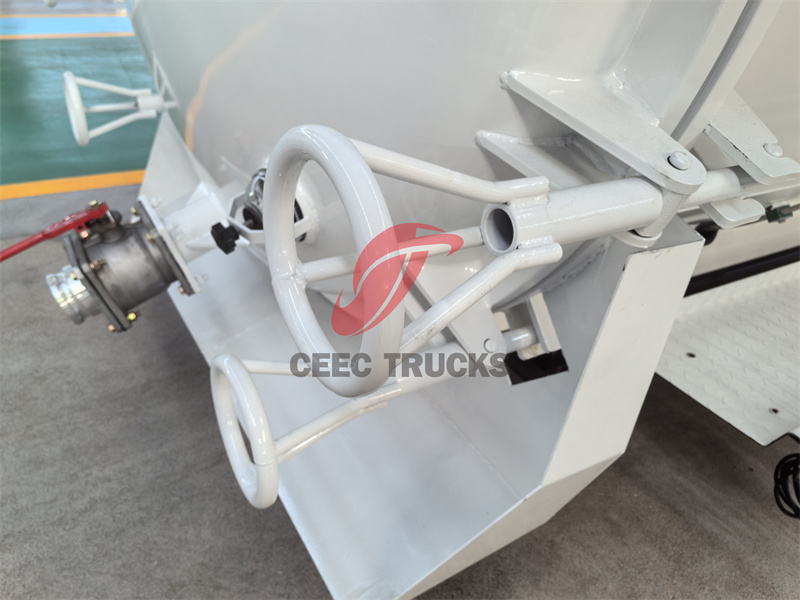

锁定装置，排放阀 e

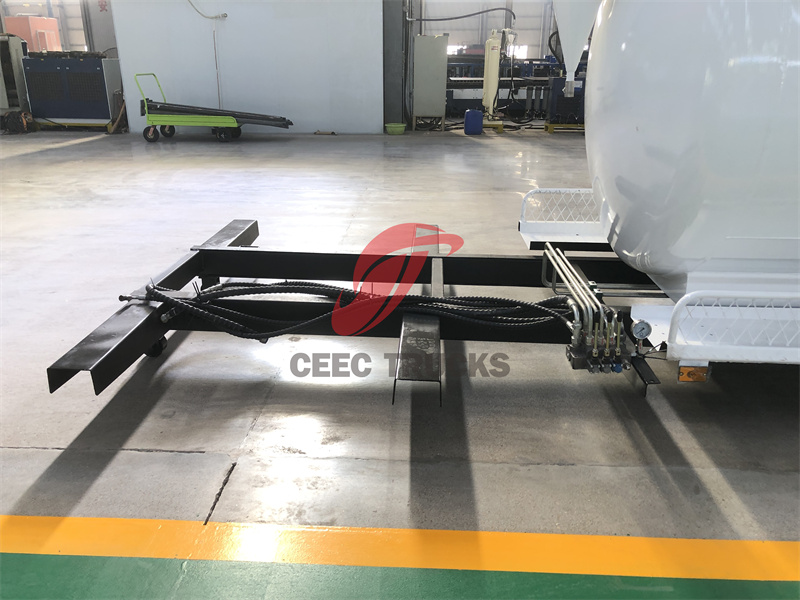

子框架

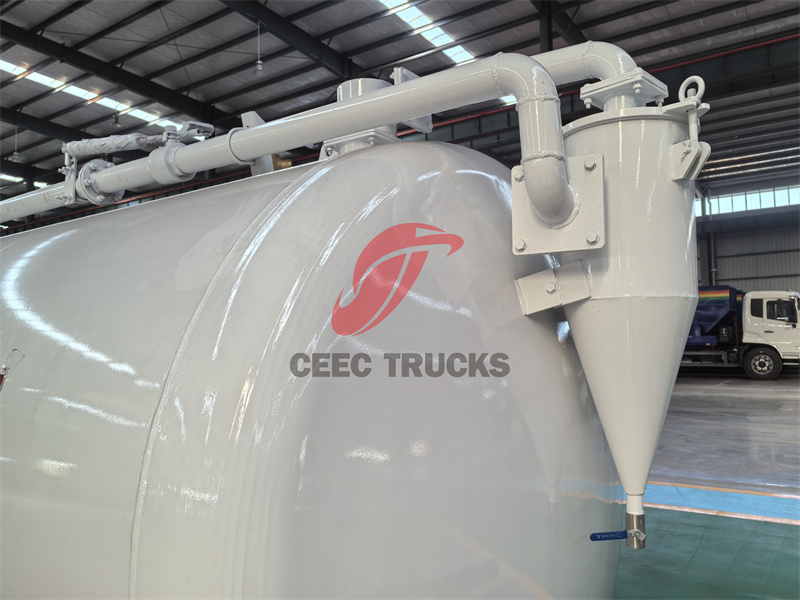

二级滤波器
