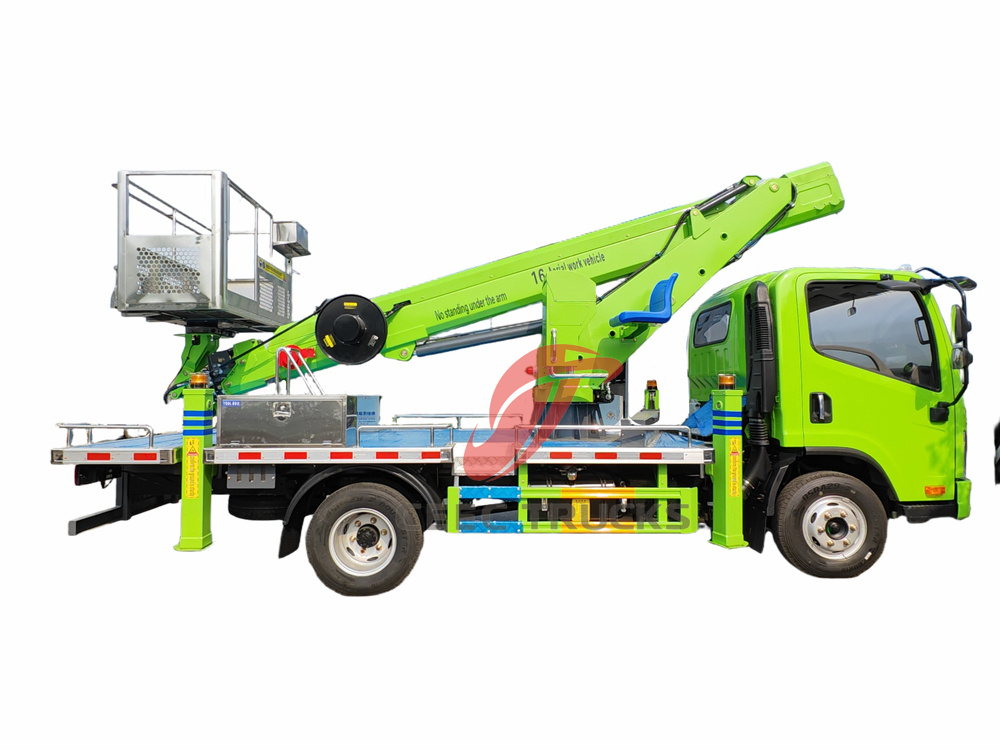

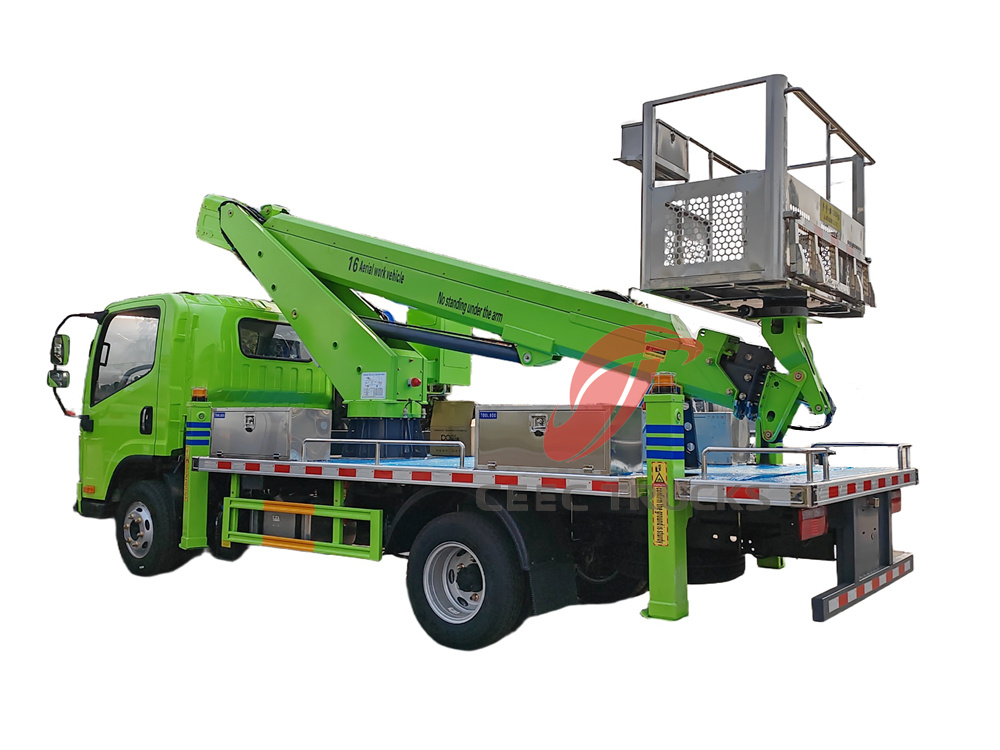

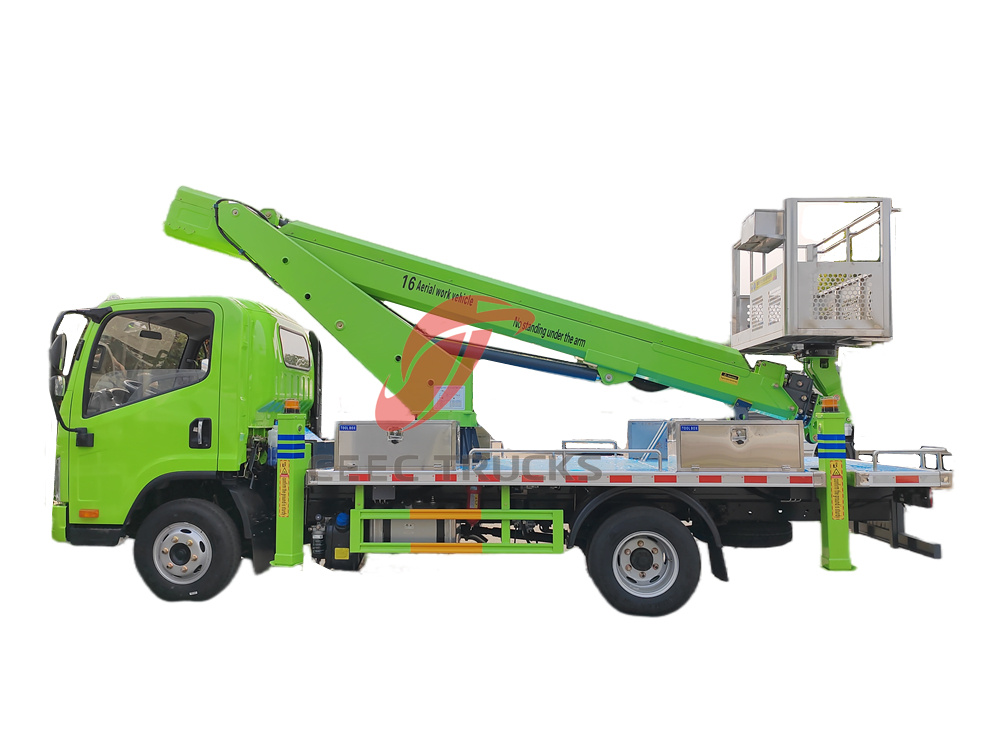

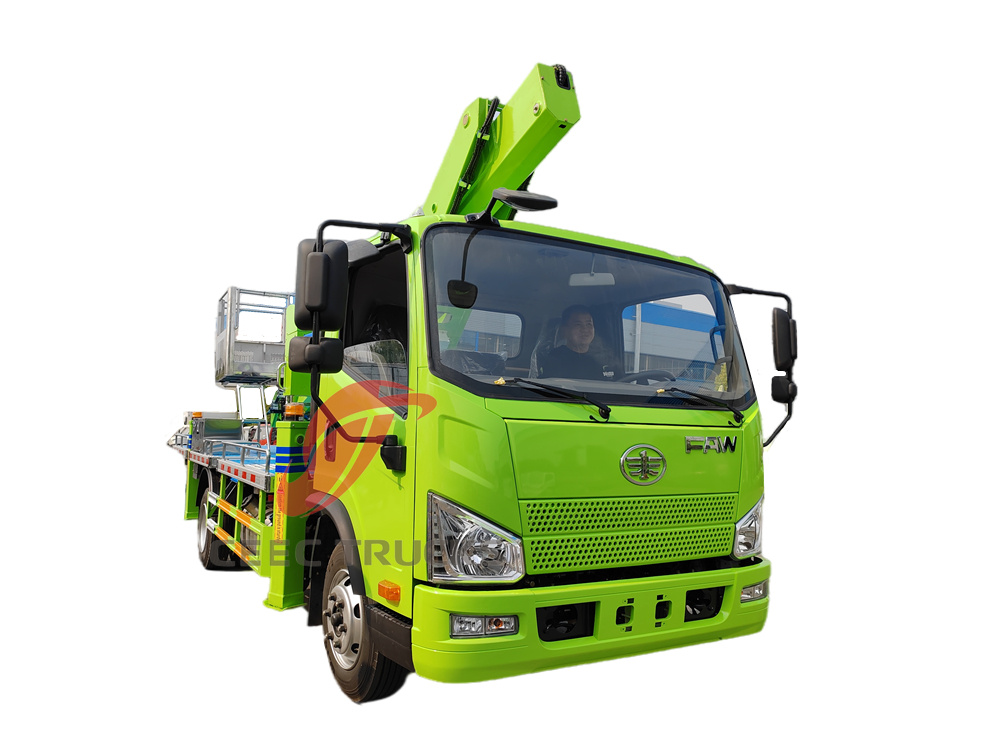

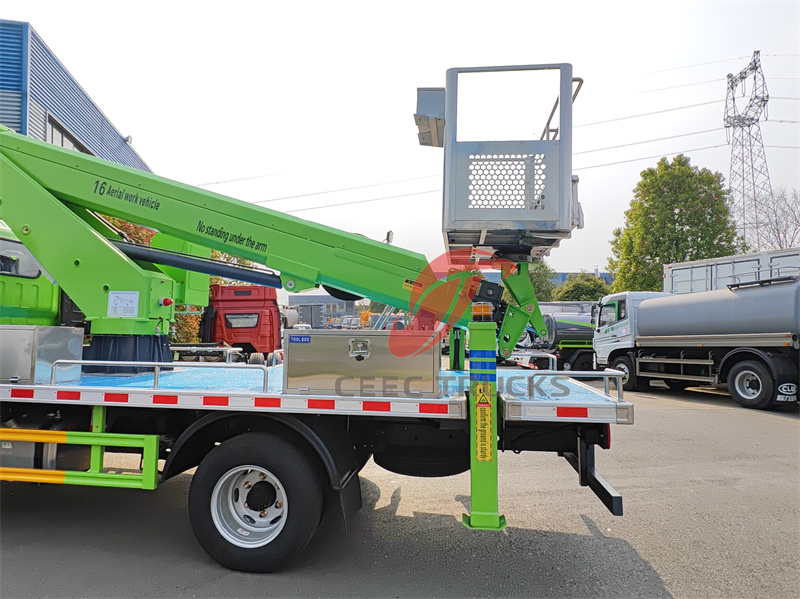

一汽16米曲臂高空作业车

这一汽16米曲臂高空作业车采用一汽J6F系列CA1040底盘，搭载锡柴130马力国六发动机和万里扬6挡变速箱，动力强劲，环保可靠。上车采用4节直臂式高空作业臂，总长16米，液压驱动，实现多级同步伸缩，360度旋转。°连续旋转。配备自动调平系统，作业精准平稳。尾部工作台承重200kg，并配备防滑铝板和旋转功能，满足多角度作业需求。车辆采用前4个V型支腿和后4个H型支腿支撑，一键调平功能可适应复杂地形。作业控制集成地面有线、无线遥控双模式，配备多重安全保护（如超载报警、液压过载保护、防撞系统、紧急保护、联锁机构等），确保高效安全。该车辆广泛应用于市政、建筑、工业等领域，是可靠的高空作业选择。

● 中国最好的五十铃高空作业车工厂
● 根据您的要求进行设计

● OEM定制服务，印上您的公司标志

● 交货时间快，10天快速发货
● 24个月超长质保

底盘系统

●. 底盘型号：基于一汽J6F系列CA1040轻卡底盘改装，专门进行工程改造，兼顾承载力与通过性。

●. 电力系统：

♦ 发动机:锡柴CA4DB1-13E6，130马力（95kW），国六排放标准，2.2L排量，涡轮增压技术，动力输出稳定，燃油经济性优异。

♦ 传动装置：WLY6速手动变速箱，档位清晰，换挡轻松，适应复杂工况。

●. 轴距和驱动： 3300mm轴距，前桥荷载分配合理，后桥承载能力强，配备液压助力转向系统，操控灵活。

●.制动系统： 前盘后鼓制动器，配合ABS防抱死制动系统，确保行车安全。

上层系统

●. 高空作业臂架

♦ 结构形式：四节直臂，高强度锰钢焊接结构，优化的臂截面设计，抗弯、抗扭性能优良。

●. 手臂参数：

♦总长度：16米（垂直工作高度），水平延伸约11米（臂架完全伸展状态）。

♦ 伸缩方式：全液压驱动，配备高精度比例阀，支持多级同步伸缩及单节独立控制，臂架动作平稳不抖动。伸缩机构采用双链条+液压缸联动，动作平稳不卡顿。

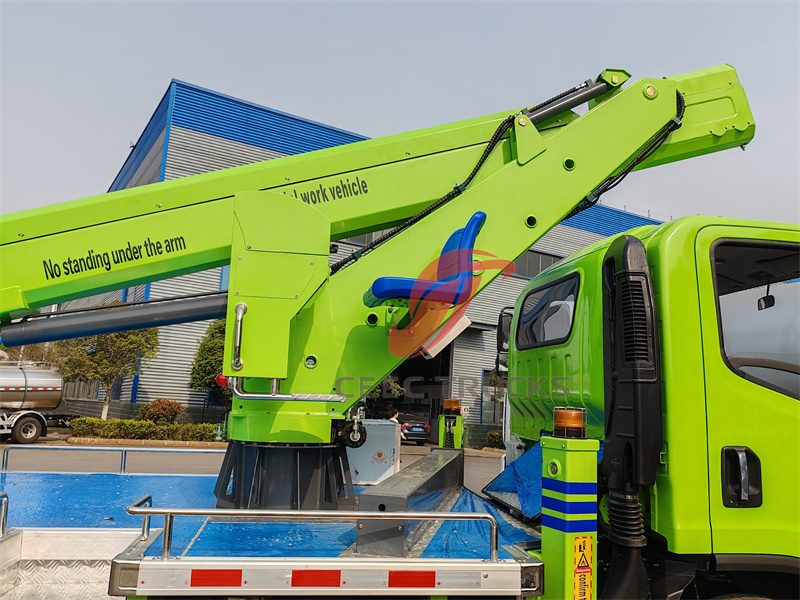

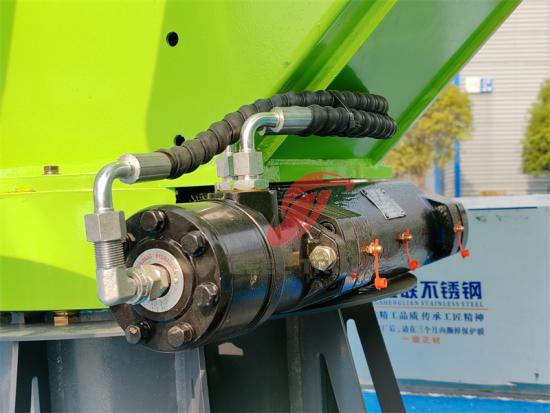

♦ 旋转机构：360°连续旋转，旋转速度可调，配有液压锁紧装置，运行定位准确。

♦调平系统：自动液压调平，确保工作台始终保持水平，适应复杂地形作业。

♦ 安全限度：配备角度传感器、幅度传感器及双平衡阀，实时监测手臂姿态，自动限制超载、超宽运行。

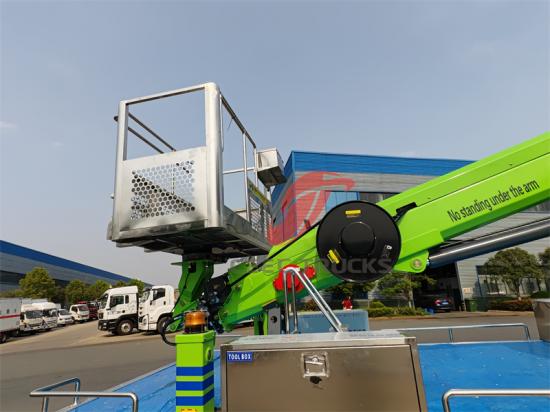

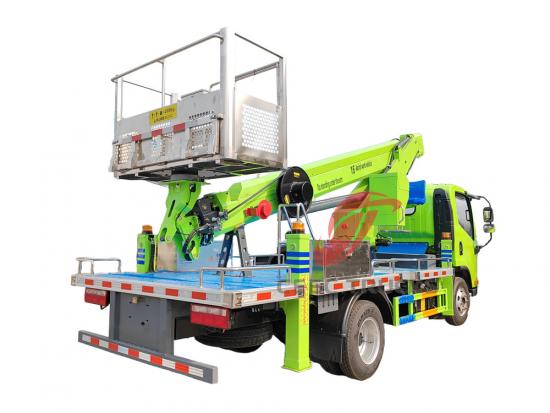

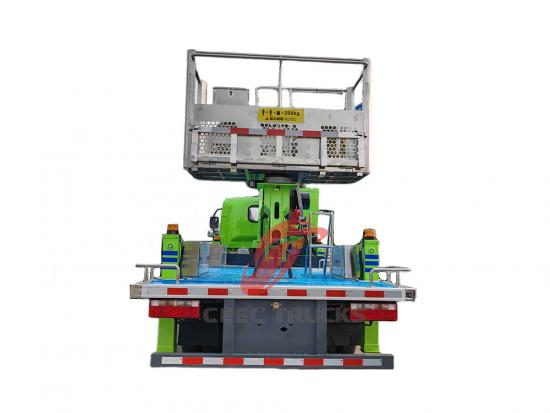

●. 工作平台

♦ 承载能力：尾部工作台额定载重200kg，可满足两人同时作业的需要。

♦ 平台尺寸：长×宽×高=1.8m×0.7m×1.1m，配有防滑花纹铝板及围栏，操作空间宽敞、安全。

♦ 辅助功能：

调平翻转：工作台可手动或液压翻转±90°，方便物料转运和工具存放。

紧急下降：配备机械紧急下降装置，保证在电源故障或液压故障时人员安全撤离。

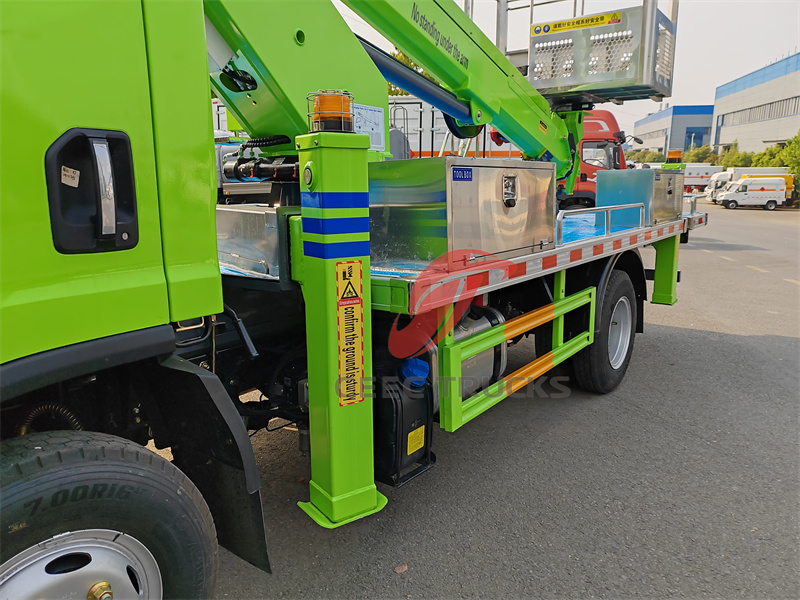

●. 支腿系统

♦ 结构形式：共4个支腿，前V型，后H型，单侧独立控制，支持全跨、半跨作业方式。

♦ 支持方式：液压垂直支腿，配备调平和自动调平功能，确保车辆在不平坦地面作业时的稳定性。配备双向液压锁和机械调平装置，当支腿未完全伸展时，动臂自动锁定。

♦跨度范围：前支腿跨度3.2米，后支腿跨度3.5米，适合狭窄空间作业。

●. 控制系统

♦ 操作方法：

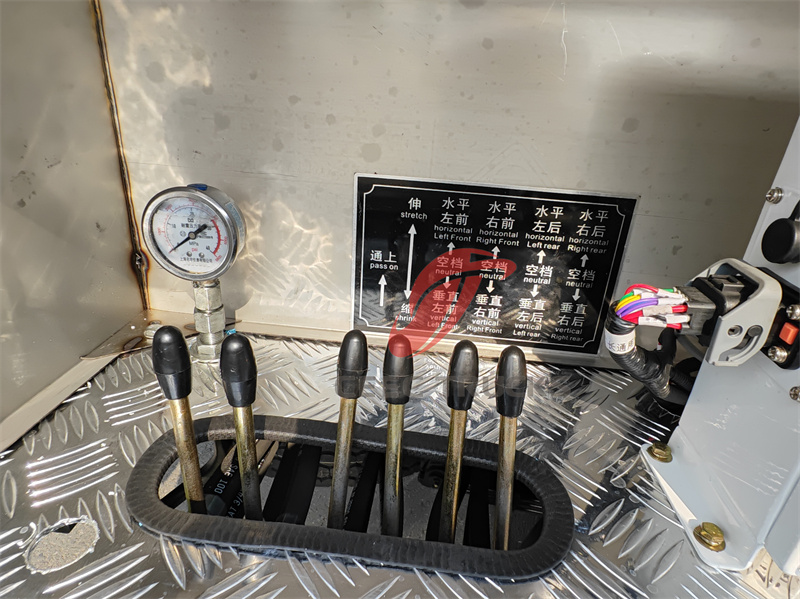

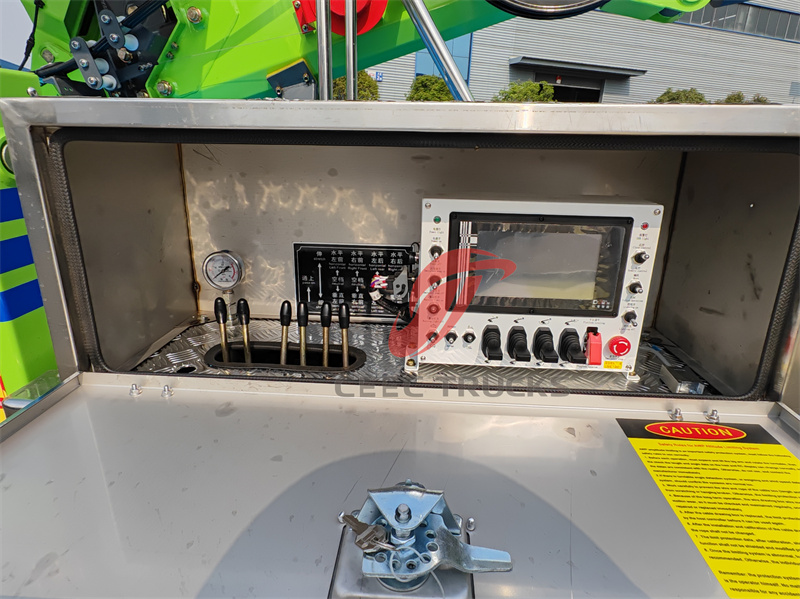

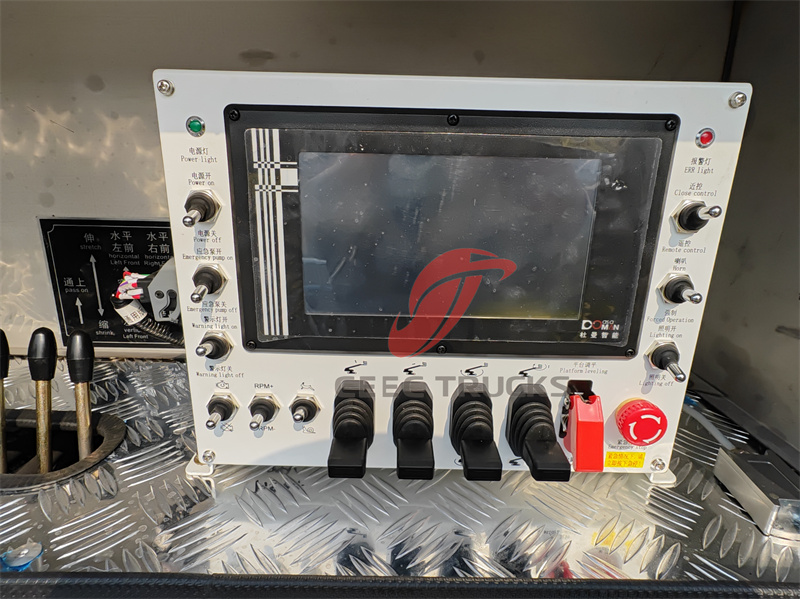

地面控制箱：一体化操作面板，配备紧急停止按钮、支腿控制、动臂操作等功能，操作直观、方便。

无线遥控：2.4G无线遥控，遥控距离远，支持一键复位和紧急刹车，提高操作安全性。

♦ 安全装置：

负载限制器：实时监控工作台负载，超载时自动报警并限制动作。

防撞系统：臂架运动轨迹检测，遇到障碍物时自动减速或停止。

液压过载保护：液压系统设有溢流阀、平衡阀，防止超压、冲击。

紧急保护：液压系统采用冗余设计，突然断电时可手动泄压、缩回臂架；平台超载时自动切断电源。

●. 辅助系统

♦ 报警装置：设有声光报警器、支腿警示灯，确保无安全隐患。

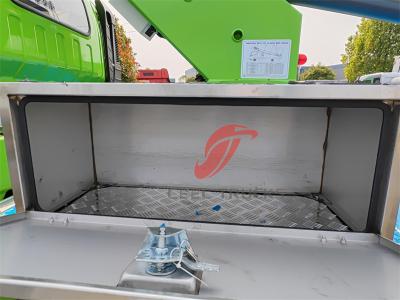

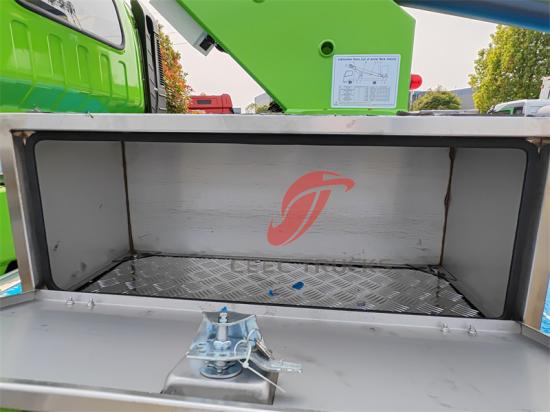

♦ 工具箱：底盘左侧配置两个工具箱，用于存放常用工具及零配件。

技术优势

1.高效运行：动臂灵活，转弯半径小，适合城市道路、工厂车间等狭窄空间作业。

2.安全可靠：多重安全保护装置符合国家标准。

3.维护方便：模块化设计，液压系统、电气系统分区布置，方便日常检查、维护。

4.环境适应性：欧六排放发动机满足环保要求，液压系统低温启动性能优良，适应-20℃~45℃环境温度。

应用场景

• 市政工程：路灯维护、桥梁检查和交通信号灯安装。

• 工业领域：工厂设备维护、管道安装、仓储货架施工。

• 建筑业：外墙装饰、玻璃幕墙清洗、钢结构焊接。
