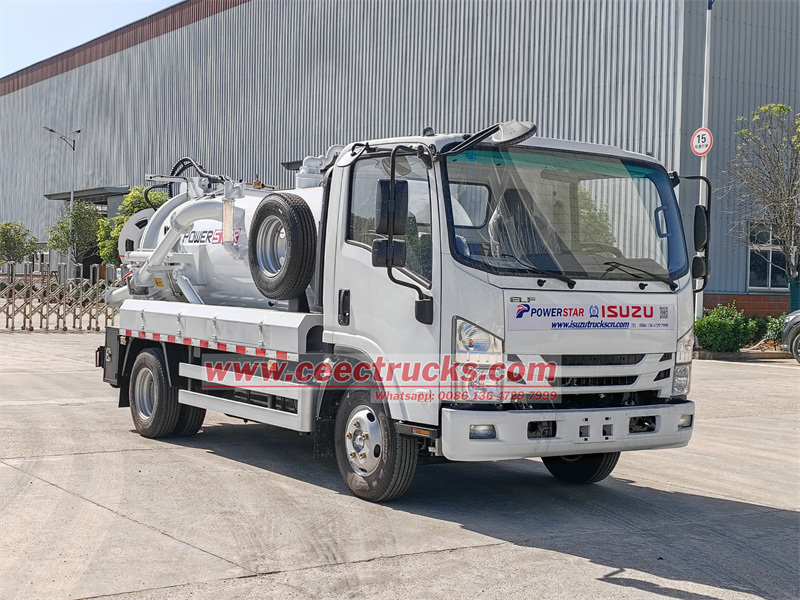

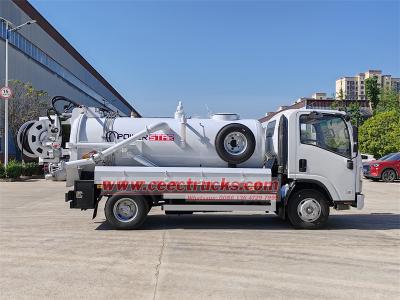

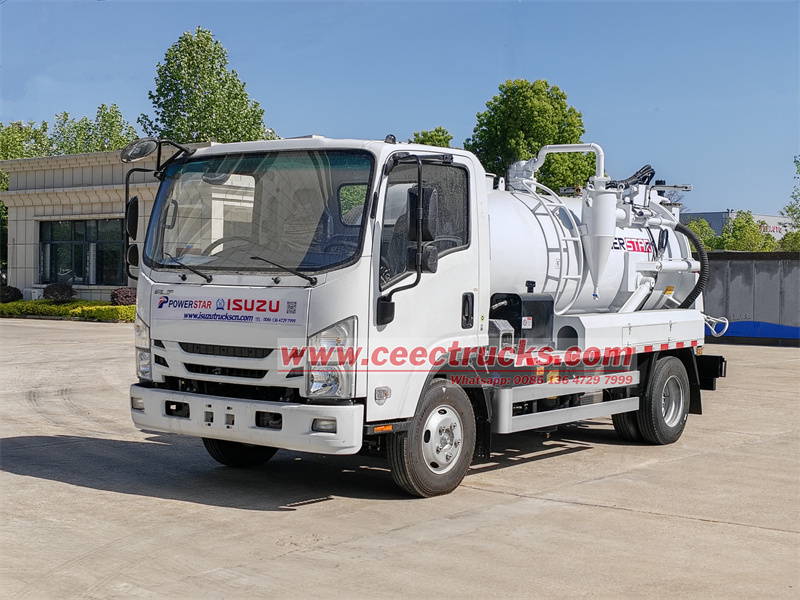

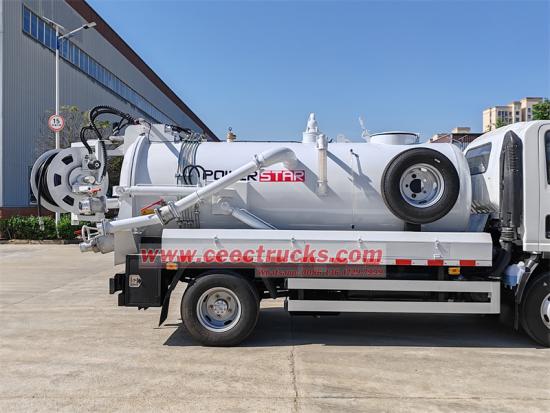

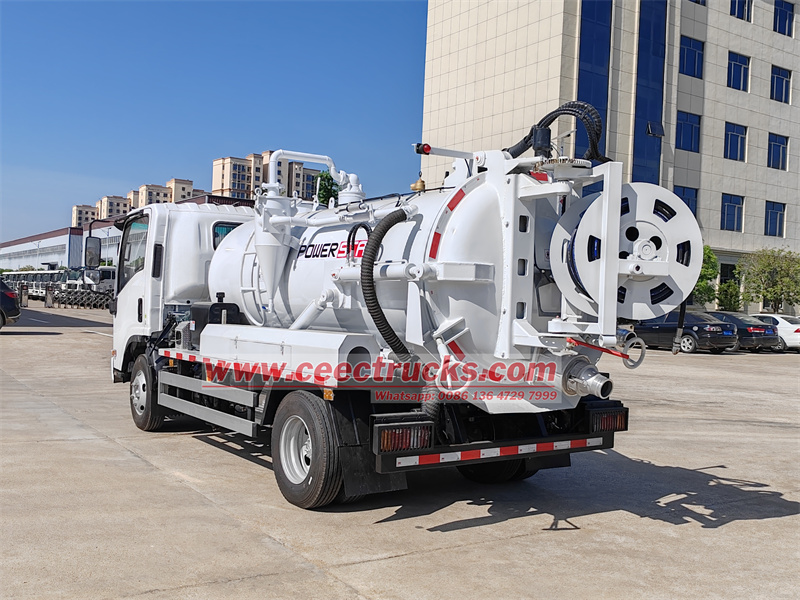

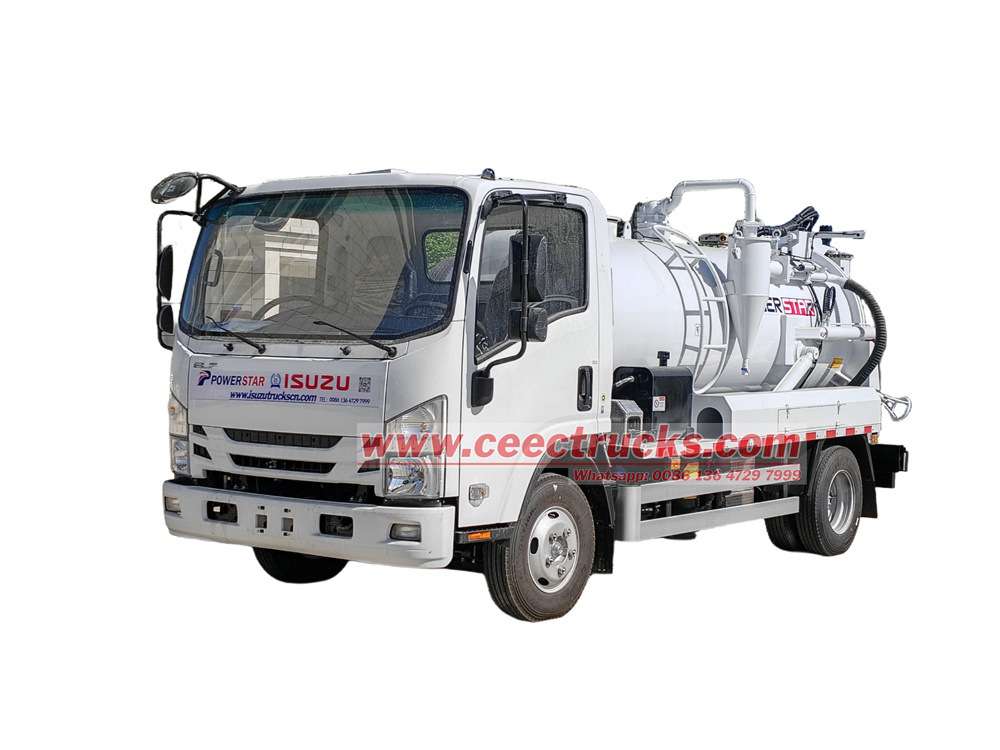

五十铃 4,000 升联合喷射吸污车

五十铃4000升组合真空喷射卡车以高效、安全、灵活为核心理念，专为复杂工况下的管道疏通清淤作业而设计。该车基于五十铃KV100底盘，搭载五十铃4KH1CN6LB发动机和MSB 5档变速箱，动力强劲，操控稳定。上车采用3立方污水箱和1立方清水箱的双罐设计，配备威龙真空泵和进口高压水泵，实现吸污和高压冲洗的协同作业。驾驶室内双取力器按钮、手动液压阀和右后操纵箱构成三重操作系统，支持一键切换作业模式，液压和电气双重保障确保作业灵活可靠。二级过滤器、尾门卸料阀、软管卷盘等配置进一步提高了作业的效率和安全性，是城市环卫和工业管道维护的理想选择。

30年污水喷射车设计经验

●专业的销售团队将帮助您选择合适的卡车。

建立严格的QC团队，保证质量

交货时间快，10天快速发货时间

24个月超长质保时间保证

一、底盘配置

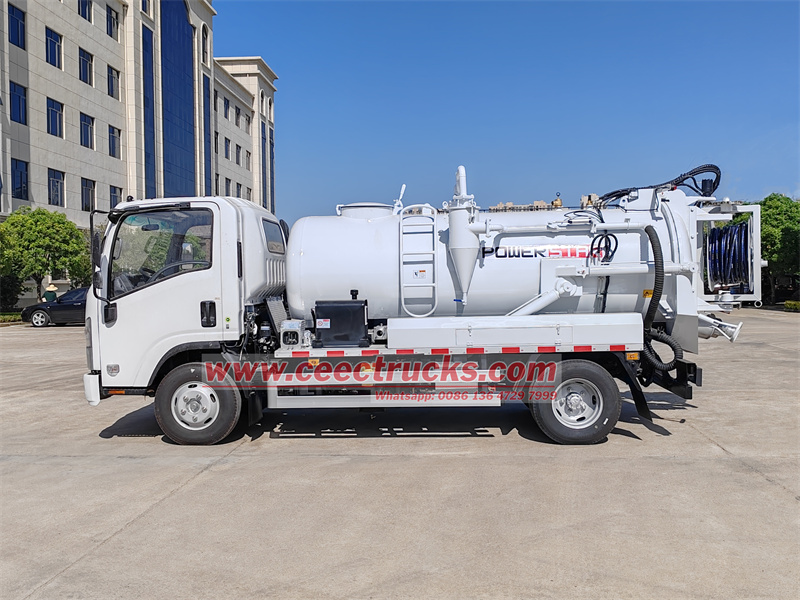

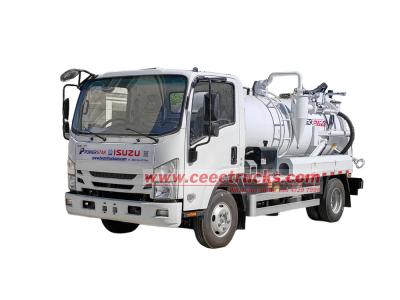

这 五十铃KV100组合式污水喷射卡车基于五十铃KV100底盘改装，搭载五十铃4KH1CN6LB发动机（120马力），匹配五十铃MSB 5档变速箱，轴距3360mm，动力强劲，操控灵活，适合复杂的城市路况。

二、上部结构

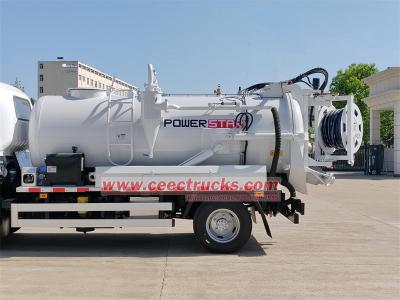

一个… 坦克设计

• 分体式水箱：3立方污水箱+1立方清水箱，独立隔间设计，满足吸污、清水冲洗双重需求。

• 材质：优质碳钢（可选不锈钢），防腐防锈，延长使用寿命。

一个… 核心设备

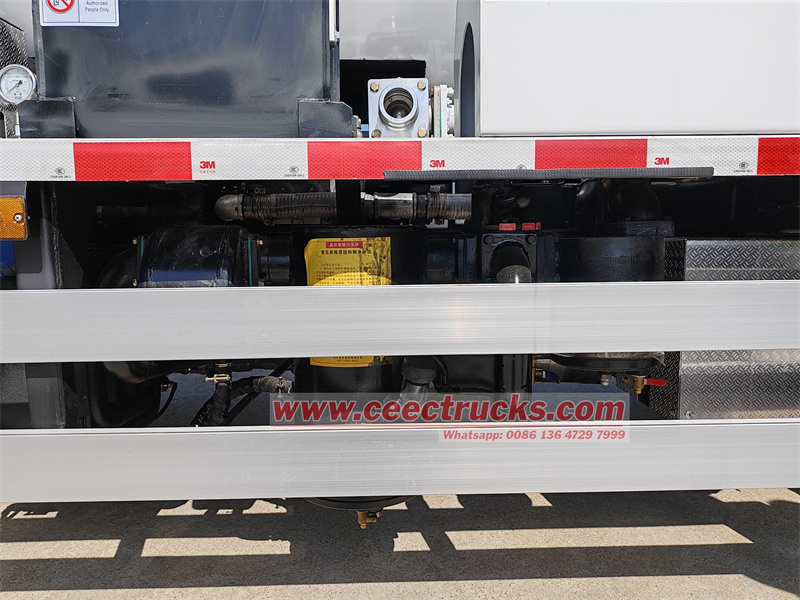

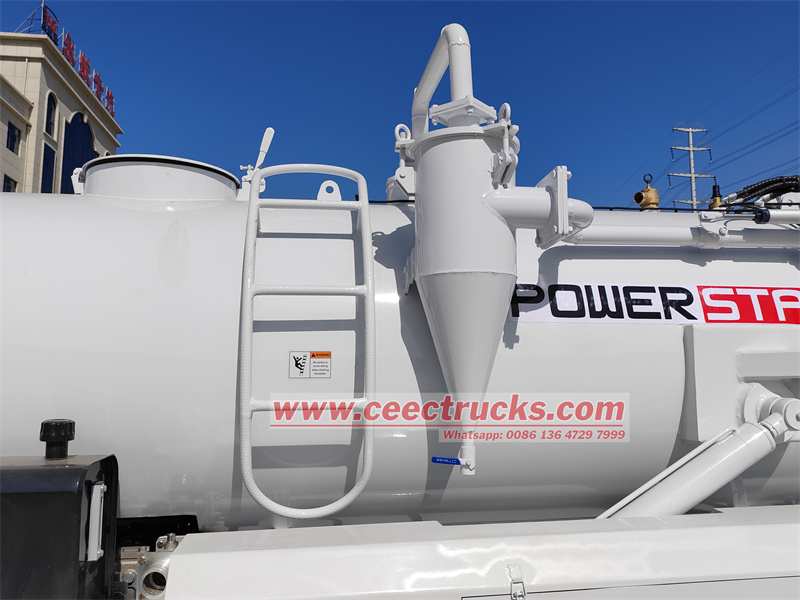

• 威龙真空泵：高效吸污，配合二次过滤器拦截大颗粒杂质，保障设备稳定运行。

• 意大利HPP高压水泵：配合高压水枪卷盘，冲洗能力强。

• 污水窗：实时观察罐内液位，避免溢出。

• 梯子：水箱侧面有可折叠的梯子，方便维护。

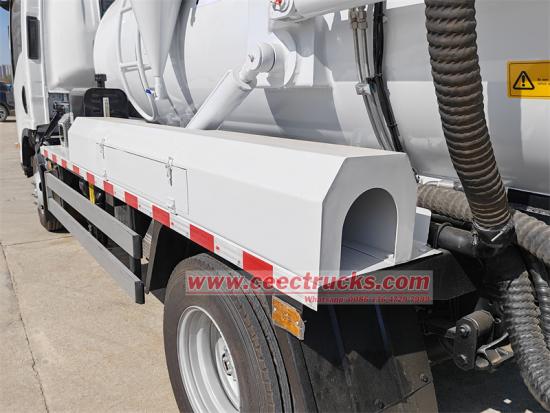

• 管线盒：存放高压管材及配件，保持工作现场清洁。

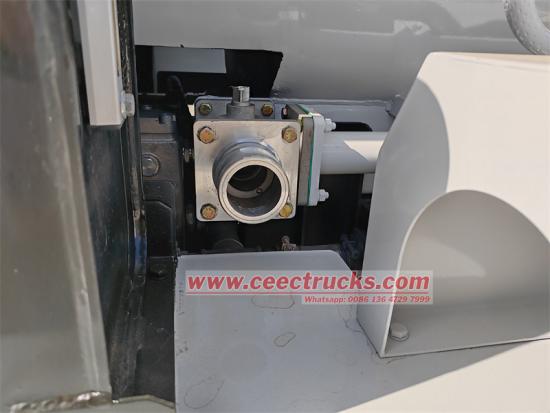

• 尾门排放阀：快速清空污水箱，支持连续运行。

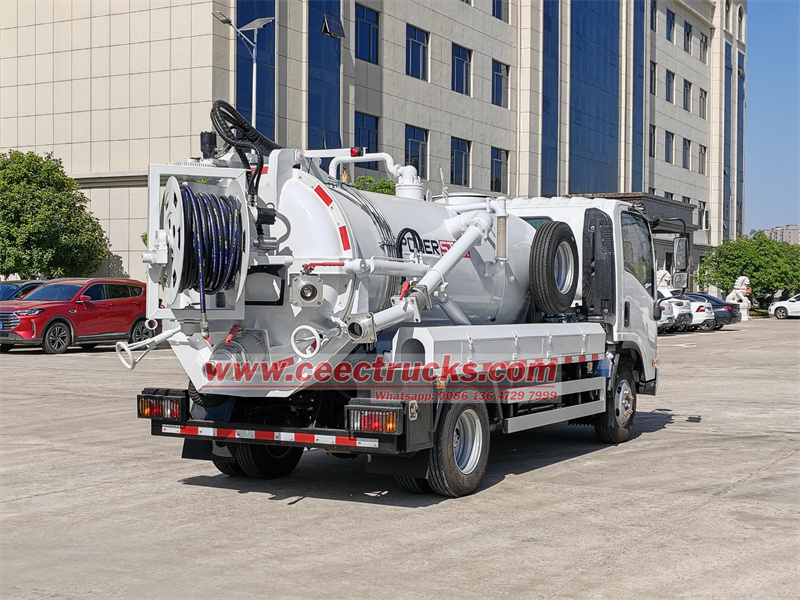

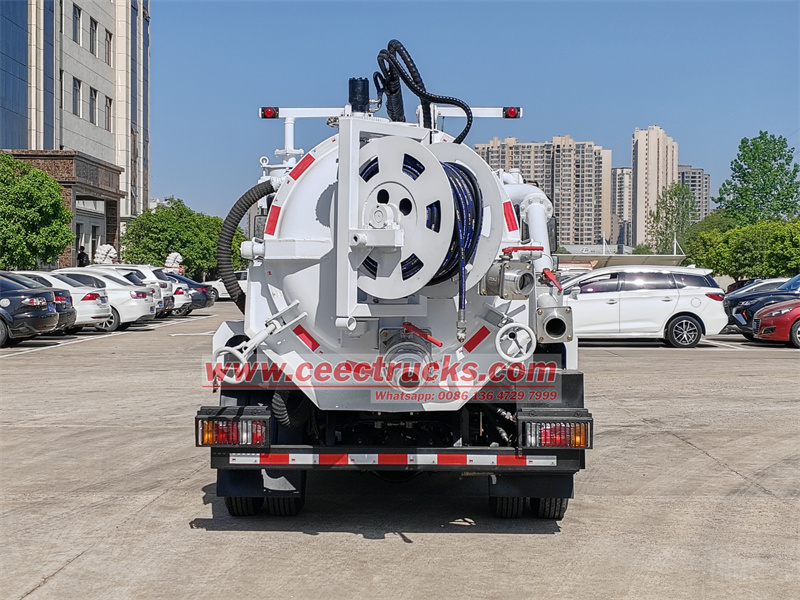

• 软管卷盘：配备高压水枪卷盘，支持远程冲洗，灵活应对不同工况。

三、运行控制系统

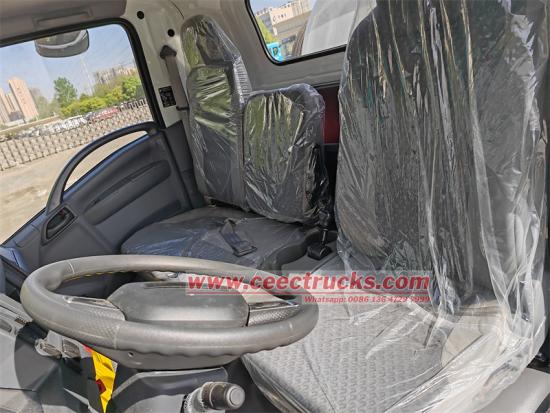

一个…双动力输出独立控制按钮

1. 职位：方向盘左右两侧设置独立按键，标识清晰，操作直观。

2.功能：

• 左侧按钮（污水池控制）：威龙真空泵一键启动/停止，配合二次过滤器高效吸入污水，防止杂质进入泵体。

• 右侧按钮（清水箱控制）：启动/停止进口高压水泵，提供16-20MPa高压水射流，强力疏通管道。

• 优点：两套系统独立运行，互不干扰，例如抽污水时无需关闭清洗功能，提高了工作效率。

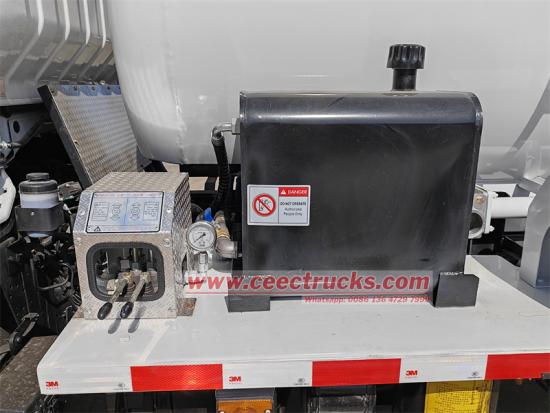

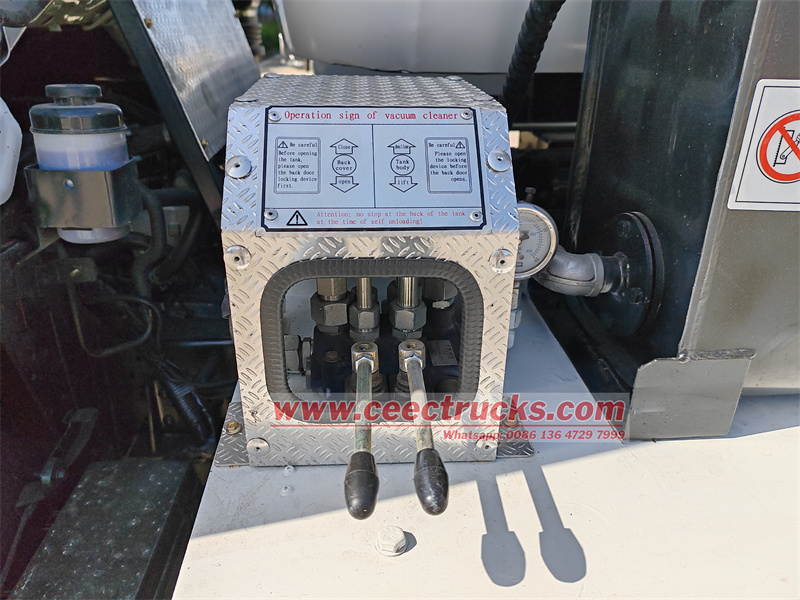

一个… 手动液压操作阀（驾驶员侧）

功能识别：

• 返回关闭/打开：控制污水箱后挡板的关闭与打开，保证密封或快速排空污水。

• 罐体下降/上升：通过液压系统调整罐体角度，以适应不同深度或角度的作业要求。

• 操作方法：旋钮式设计，灵敏的液压反应，复杂的动作单手即可完成，降低操作强度。

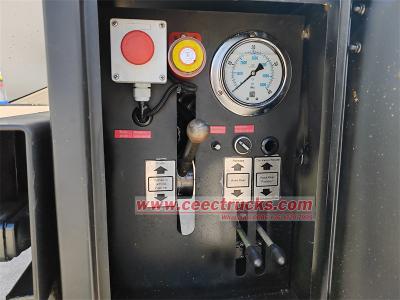

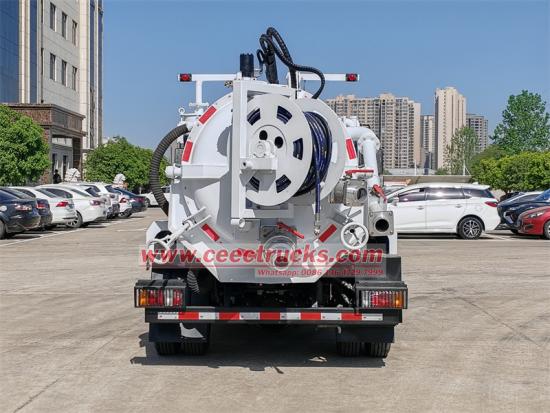

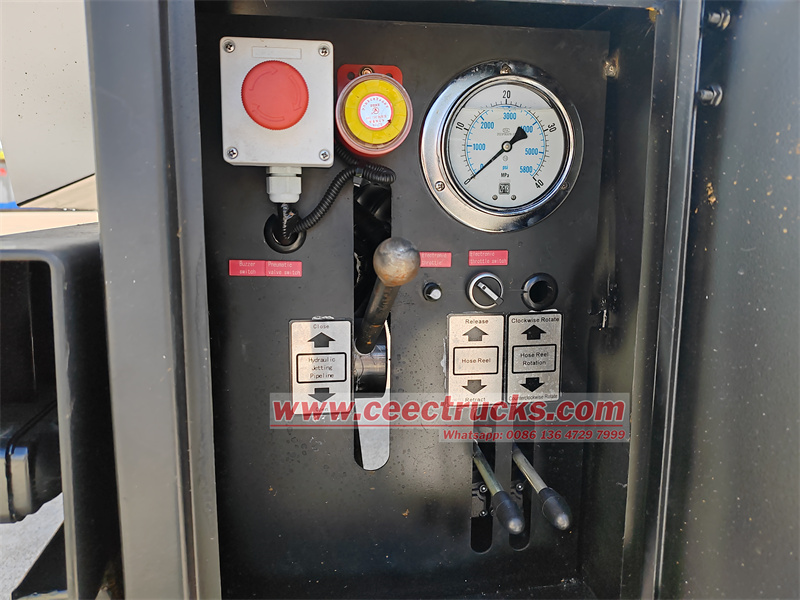

一个… 后控制箱（右后侧）：

1.高压冲洗系统

• 水力喷射管道关闭/打开：一键控制高压管路，避免误操作造成水压泄漏。

• 软管卷盘释放/缩回：电动卷管器自动收放，支持10米以上的软管长度，适合长距离作业。

• 软管卷盘旋转（顺时针/逆时针）：通过控制箱旋钮调整卷盘旋转方向，灵活调整胶管角度，避免缠绕。

2.辅助功能控制

• 蜂鸣器开关：运行过程中开启蜂鸣器，警告周围人员注意安全，避免被高压水射流意外伤害。

• 气动阀门开关：控制罐体密封阀等气动阀门的开启和关闭，确保污水抽取过程中罐体完全密封。

• 电子油门/开关：电子油门精确调节发动机转速，以匹配不同的运行负载（如轻载时低速节能，重载时高速提升）。

四、运行协调与安全设计

一个…。双系统联动逻辑

• 优先级控制：污水箱与清水箱取力器互为备用，一侧发生故障，另一侧仍可独立运行。

• 安全联锁：当罐体后盖未关闭时（Back Over Open状态），真空泵不能启动，防止污水泄漏。

一个…. 液压及电气冗余设计

• 手动液压阀：当电气系统发生故障时，仍然可以通过驾驶员侧的手动阀完成油箱举升、后盖开闭等基本操作。

• 电子油门双模式：支持自动巡航和手动调节，以应对复杂工况（如爬坡时自动助力）。

一个…. 预警和应急系统

• 蜂鸣器+警示灯：运行中自动联动，在夜间或嘈杂环境下提供双重警示。

• 紧急停止按钮：右后控制箱及驾驶室均设有红色紧急停止按钮，一键即可切断所有动力输出。
