五十铃ELF多功能钩臂式垃圾车

五十铃 ELF 多座吊钩式卡车 也称为 五十铃ELF滚装卡车、五十铃 700P 钩式装载垃圾车、五十铃 ELF 700P 6 吨钩式装载箱式卡车、五十铃带集装箱的钩式装载卡车、五十铃 NPR 滚装钩式装载垃圾车。 五十铃 ELF 多座吊钩式卡车 集坚固耐用的设计、丰富的功能和先进的工程技术于一体。这款卡车专为需要高效装载、运输和卸载各种货物的应用而设计，尤其适用于需要配备拉钩系统的场合。

五十铃 700P 6吨钩式装载机 卡车是一款多功能车辆，可用于运输货物、建筑工地物料搬运、废物处理以及各种其他物流任务。其拖车设计使其能够轻松装卸各种物品，为应对物料搬运、运输和物流挑战提供了一种创新方法。

规格

应用

五十铃700P型6吨勾臂垃圾车由汽车底盘、拉臂主油缸、附着架、翻转架、支腿（、锁止架、锁止缸、多路换向阀等组成。翻转架一端与附着架连接，另一端装有活动拉臂，中间装有锁止系统；活动臂油缸一端与活动臂连接，另一端与附着架连接；锁止机构通过锁止缸的作用，在卸箱时将附着架上的箱体与翻转架、拉臂连接成一个整体，在主油缸伸出时形成自卸角度，通过锁止缸的缩回，翻转架与附着架也可锁止成一个整体，主动拉臂通过主油缸的缩回或伸出，将地下垃圾箱拖拉至附着架或从附着架放回地面。

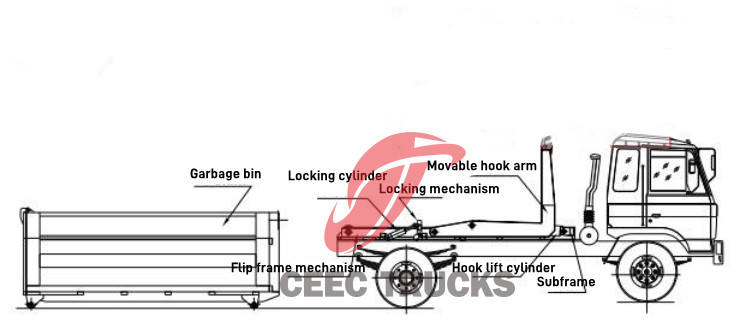

五十铃ELF 700P 6吨钩式垃圾车结构图

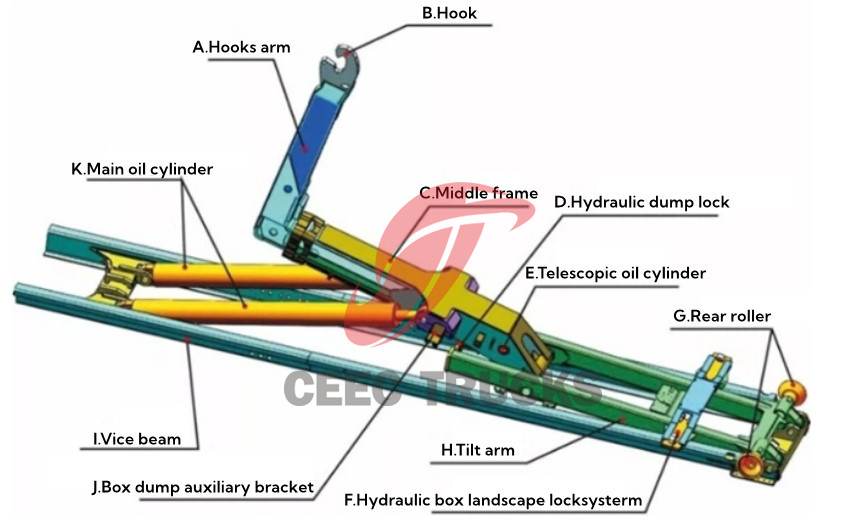

五十铃ELF吊钩车车架结构图

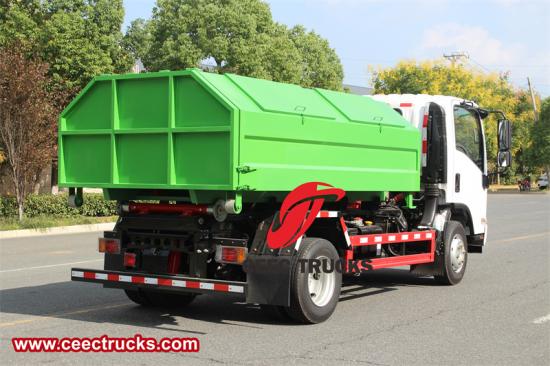

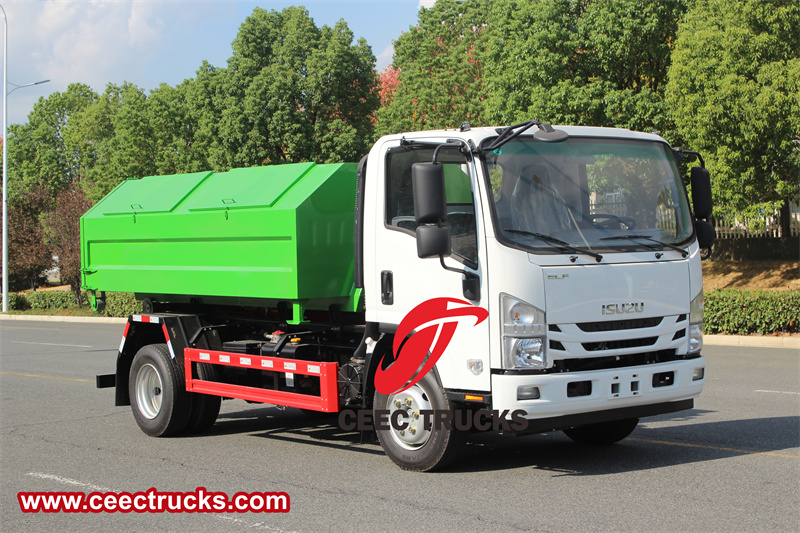

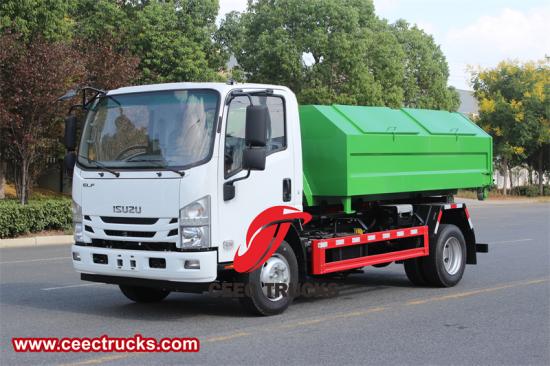

五十铃 ELF 多座吊钩式卡车

引擎和性能

这款机器的核心是其强劲的发动机，这套坚固耐用的动力系统旨在应对各种棘手的任务。五十铃传奇动力系统以其可靠性和性能而闻名，能够轻松驱动五十铃 700P 挂钩式自卸卡车，即使在严苛的条件下也能确保及时交付和快速操控。该动力系统以高效为设计理念，在动力输出和燃油经济性之间取得平衡，体现了五十铃对可持续发展和卓越运营的承诺。

设计

五十铃挂钩式卡车兼具实用性和美观性，其大胆的轮廓和标志性的五十铃造型元素散发着力量感和强劲性能。这款挂钩式卡车以耐用性为设计理念，采用加固底盘，可承受重载和崎岖地形，为车辆的运行提供坚实的基础。无论是在拥挤的城市街道上行驶，还是在崎岖的越野道路上穿梭，这款车辆都能随时完成任务。

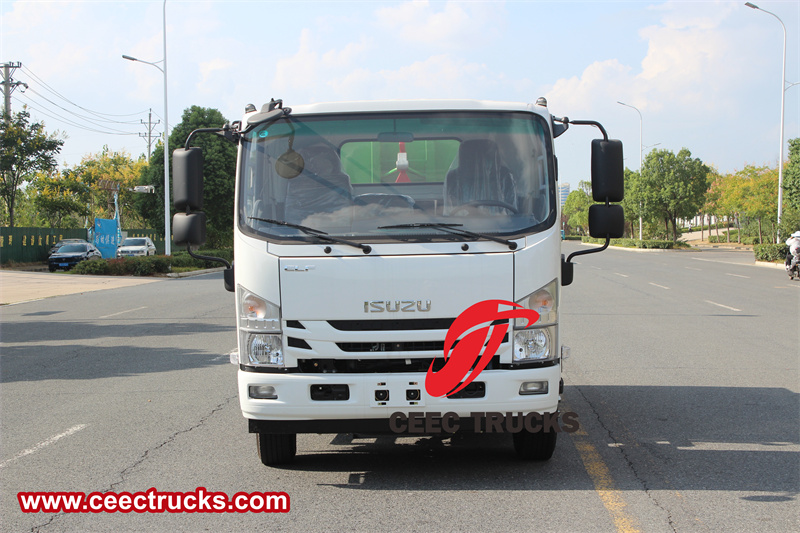

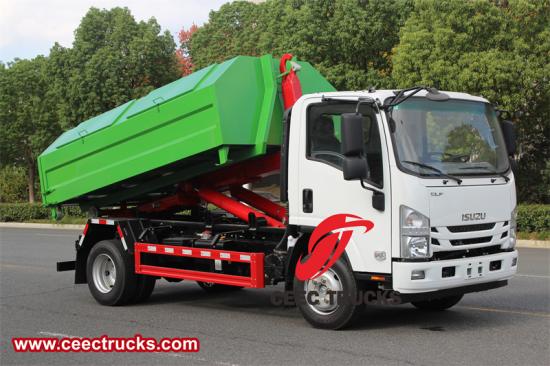

五十铃ELF 700P拉臂车

吊钩系统

五十铃 ELF 滚装卸卡车的核心性能在于其创新的吊钩提升系统，该系统将精密工程与智能设计完美结合。该系统可轻松装卸货物集装箱、料斗或其他滚装/滚卸设备。吊钩提升机构安装在卡车后部，可与兼容的货物单元进行接合和分离。

吊钩提升系统通过一系列液压缸和控制装置运行，使操作员能够升高、降低和倾斜货物单元。该过程高度自动化，减少了驾驶员所需的体力劳动，并提高了装卸效率。该系统还设计得坚固耐用、性能可靠，能够承受各种环境下的日常使用。

从建筑垃圾到农产品，五十铃 700P 钩式垃圾车适用于各行各业，为各种货物类型提供可靠高效的运输解决方案。其滚装/滚卸功能简化了物料处理，缩短了周转时间，并提高了工地的生产效率。集成的液压系统确保了平稳、精准的操作，使操作员能够轻松精确地升降集装箱。

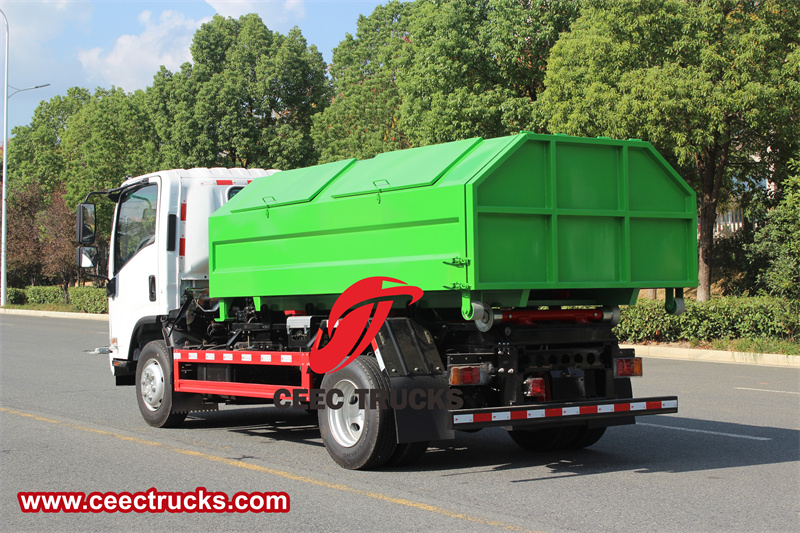

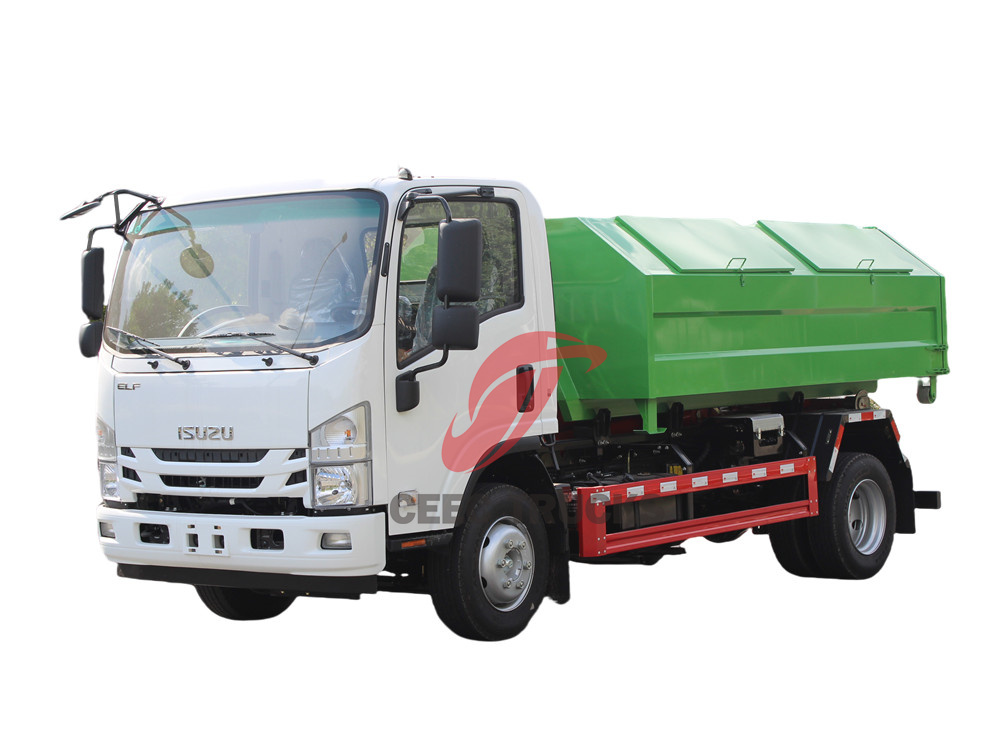

五十铃 ELF 多座吊钩式卡车

载货能力和多功能性

五十铃 ELF 700P 钩式装载机卡车的有效载荷为 6 吨，能够处理各种货物。其钩式系统支持使用各种货物单元，包括集装箱、料斗和其他专用设备。这种多功能性使该卡车适用于各种应用，包括废物管理、建筑和农业运输。

卡车的载货区设计宽敞，进出便捷，装卸货物十分便捷。挂钩系统还能快速轻松地更换货物单元，提高卡车的灵活性和效率。

安全

五十铃 700P 的设计以安全为首要考虑，其先进的制动系统、稳定控制技术和符合人体工程学的驾驶室设计等功能，均以驾驶员和周边道路使用者的健康为首要考虑。700P 配备先进的安全增强功能和驾驶辅助技术，能够提升驾驶信心和安心，为操作员创造安全舒适的工作环境。

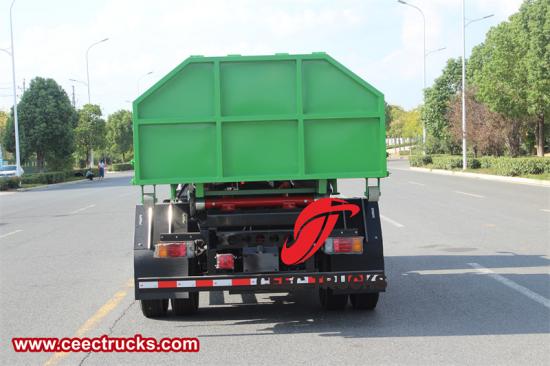

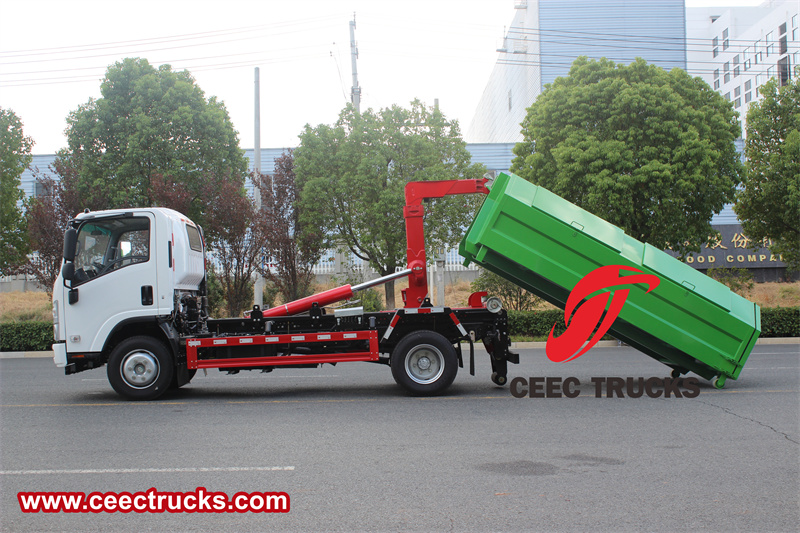

五十铃700P钩式垃圾车

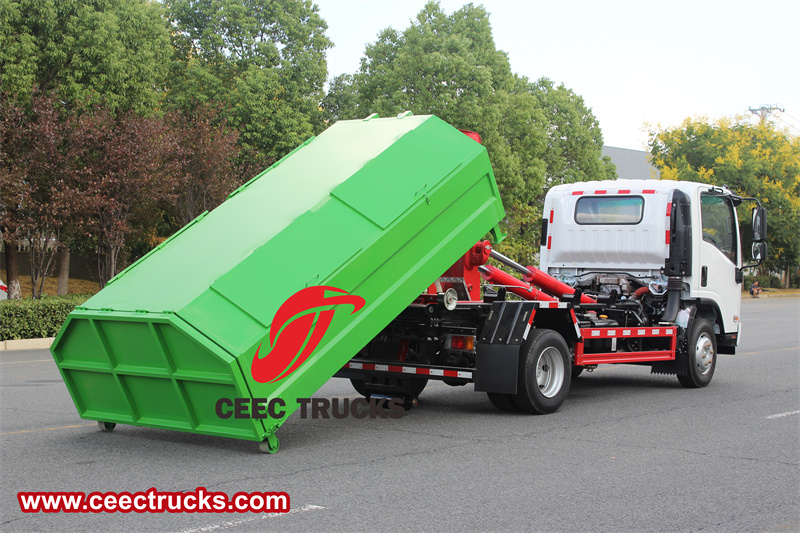

五十铃 ELF 700P 6吨吊钩装载机箱式卡车

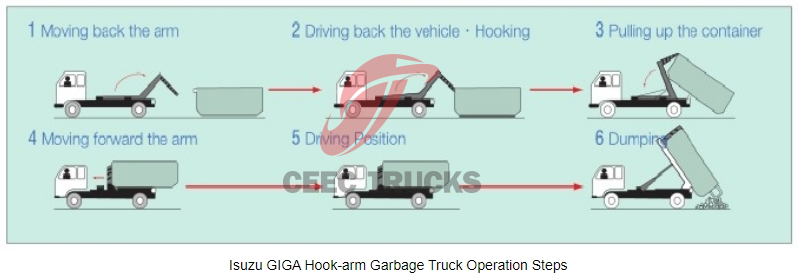

操作步骤

勾臂式垃圾车装载垃圾前，空载作业达到6个标准气压时，应将取力器挂上（驾驶室内方向盘左下方），检查各部件有无泄漏或异常，然后按操作标牌指示的位置进行操作；

具体操作步骤如下：

拉起勾臂式垃圾车垃圾箱

步骤1. 将锁紧钩操作手柄推至缩回位置，缩回锁紧缸，缩回锁紧架并将翻转架与附着架锁紧；

第 2 步。 将臂操作手柄向上拉至伸出位置，伸出臂油缸，使活动臂绕翻转架前铰链轴旋转，臂处于钩箱位置，并将臂钩高度调整适当并与箱体钩对齐；

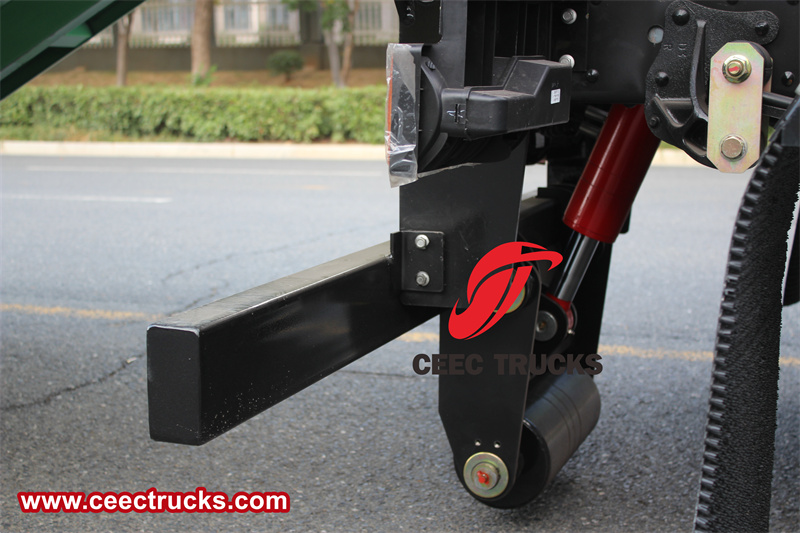

步骤3. 当臂钩勾住箱体钩时，继续将臂操作手柄向下推至下降位置，以使垃圾箱继续装载到车辆上（注意：确保垃圾箱的纵梁位于附着架尾部两个后滚轮之间）；

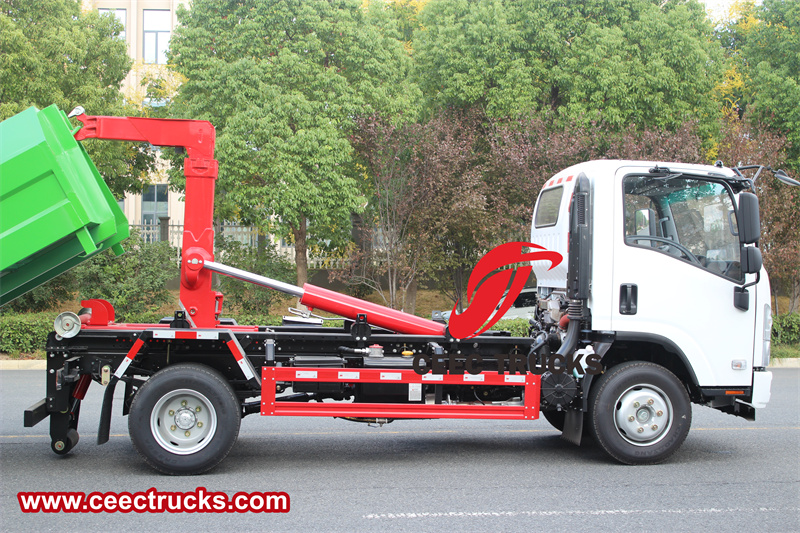

框架

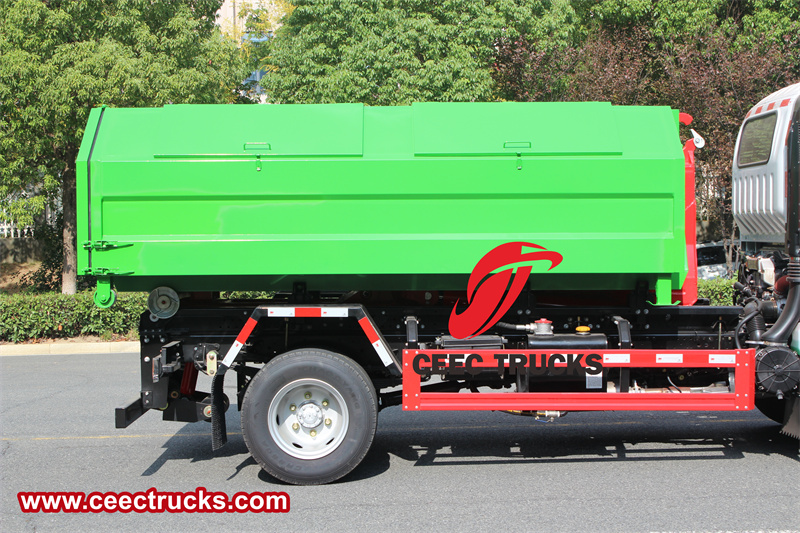

6吨垃圾桶

步骤4. 垃圾桶投放到车架上后，松开臂操作手柄，使之回到中间位置，再将锁紧钩操作手柄向上拉至锁紧位置，伸出锁紧气缸，将锁紧架向上翻转并将翻转架与垃圾桶锁紧，松开手柄，使之回到中间位置；完成垃圾桶的装载，松开取力器，即可整车运输。

勾臂式垃圾车正在卸载垃圾

步骤5. 卸垃圾前，当整车达到6个标准气压时，挂上取力器，打开垃圾箱后门锁紧装置，在前二通阀处，首先确认锁紧架将垃圾箱锁紧（将锁紧钩操作手柄向上拉至锁紧位置），再将臂操作手柄向上拉至伸出位置，垃圾箱即可倾斜举升，卸下垃圾； 垃圾桶卸料时，严禁在桶尾站立。

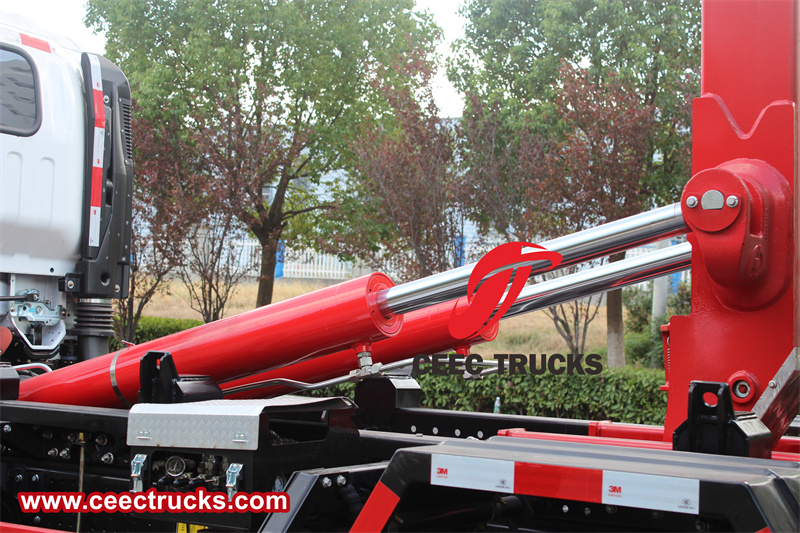

吊钩提升油缸

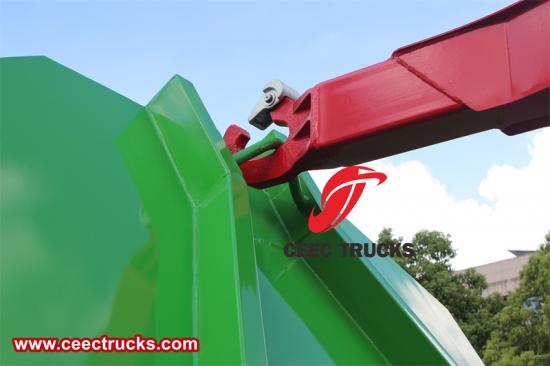

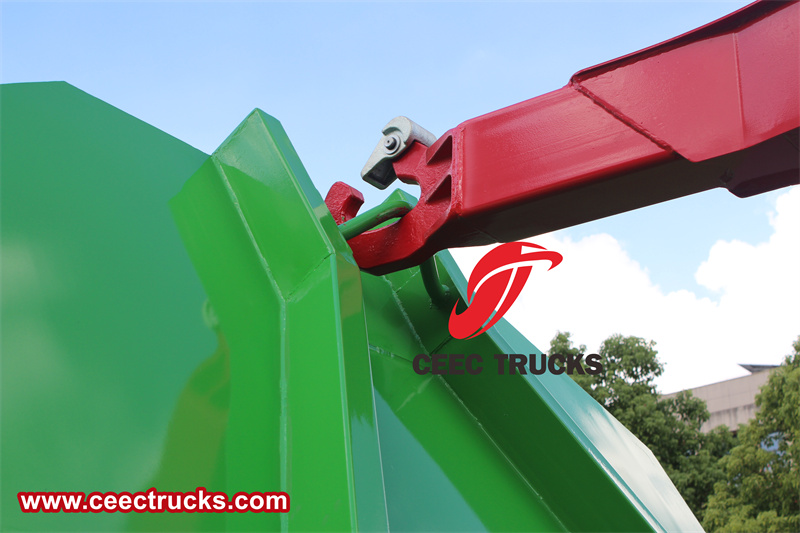

钩

步骤6. 垃圾卸完后，将臂架操作手柄推至降低位置，垃圾箱落到附着架上，松开取力器并锁紧箱体后门，垃圾卸车工作完成，即可运输整车。

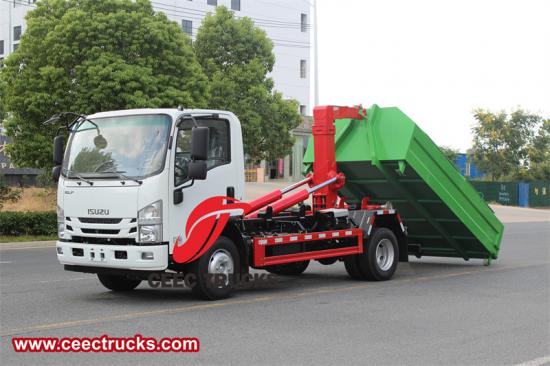

勾臂式垃圾车垃圾箱放置操作

步骤7. 当整车达到6个标准气压时，挂上取力器，将锁紧钩操作手柄向下推至缩回位置，缩回锁紧气缸，将锁紧架向下转动，使翻转架与垃圾箱的锁紧固定脱开并与附着架锁紧，松开手柄，使其回到中间位置：

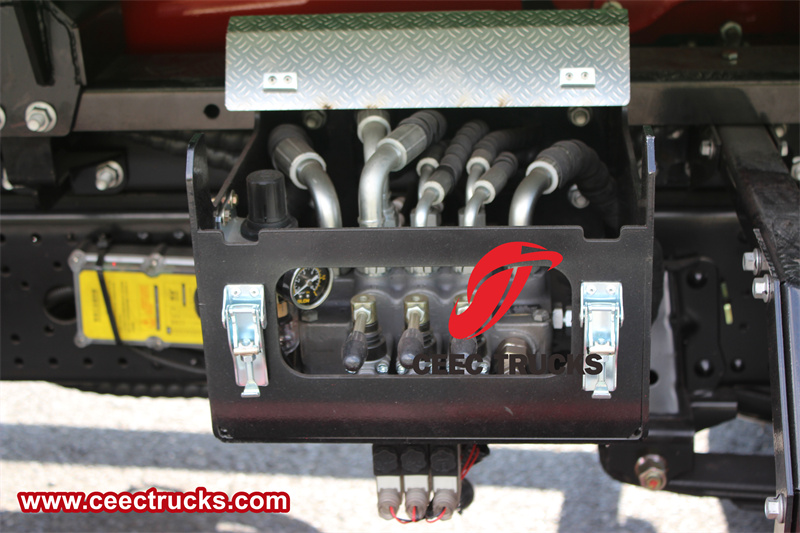

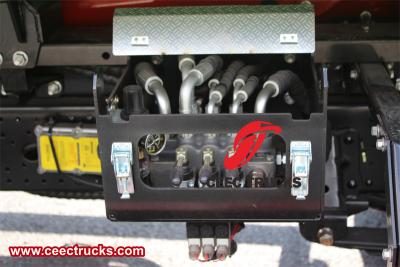

操纵杆

步骤8. 将臂操作手柄向上拉至伸出位置，臂缸伸出，动臂绕翻转架前铰链轴转动，垃圾桶随动臂翻转向下倾斜； 放置垃圾桶时，严禁站在车后方。

步骤9. 垃圾桶放置完毕后，调整动臂挂钩与垃圾桶弯钩的位置，使之脱钩，将臂操作手柄下推至下降位置，缩回臂油缸，使动臂绕翻转架前铰链轴转动，将动臂放回附着架上，松开取力器，垃圾桶放置完毕，即可上车运输；
