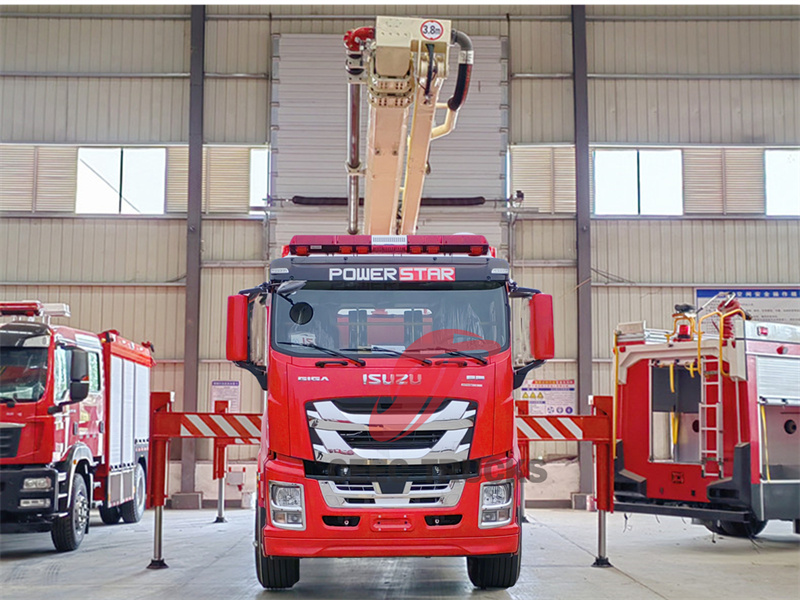

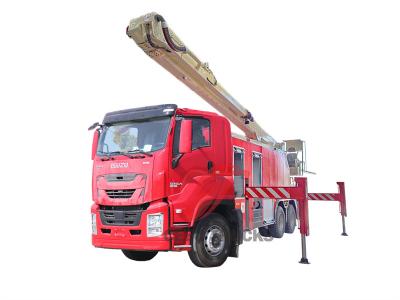

Rescue Fire Truck made by Isuzu Giga chassis

五十铃GIGA高举升消防车

CEECTruck生产的五十铃GIGA高伸式伸缩炮塔水泡消防车是一款消防救援专用车辆。该车基于五十铃6x4 GIGA底盘改装而成。车辆搭载五十铃6UZ1-TCG61 380马力发动机，动力强劲，匹配法士特12档变速箱，换挡平顺，传动高效。车辆配备8立方米水罐和2立方米泡沫罐，可组合使用。其配备的CB10/100-TB消防泵和PLKD8/80水泡两用消防炮，提供了强大的灭火能力。该车还配备了一系列消防设备，提供更全面的保障。副车架采用大截面箱形结构，抗扭性能好，支腿采用短跨度H型结构，臂架采用折叠臂组合，动作迅速平稳；回转部分配备

交货时间:
90 Days
工作能力:
10000L
发动机功率:
380HP
发动机类型:
6UZ1-TCG50
车轴驱动:
6X4,LHD
齿轮箱:
FAST 12-speed,manual
评论:
8000L water tank and 2000L foam tank

现在查询

五十铃GIGA消防水车所配的高伸距伸缩炮塔、动臂及其它相关结构件，充分利用我公司先进的制造工艺，高效可靠，代表了国际先进水平。

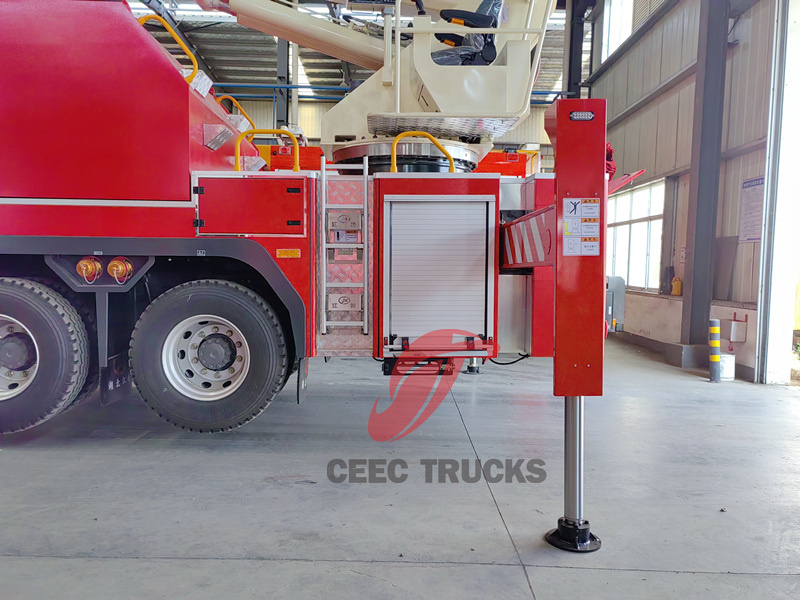

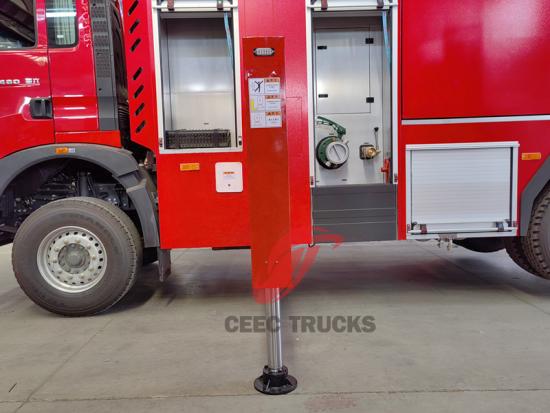

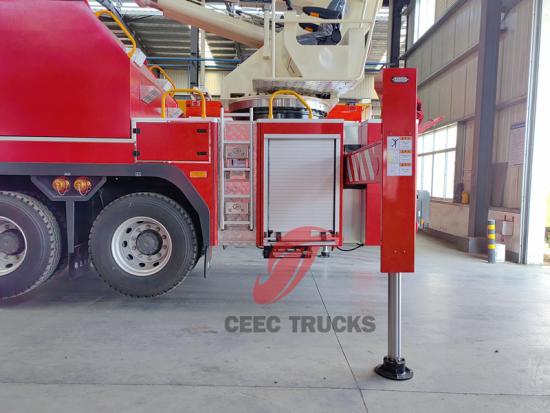

该车采用国产五十铃GIGA重型底盘改装，动力强劲，配置先进。取力器为原厂底盘取力器，动力匹配最佳。副车架采用大截面箱形结构，抗扭性能好，支腿采用短跨度H型结构，动臂采用折叠臂组合，动作迅速平稳；回转部分采用中央回转接头，可实现360度无限位回转。

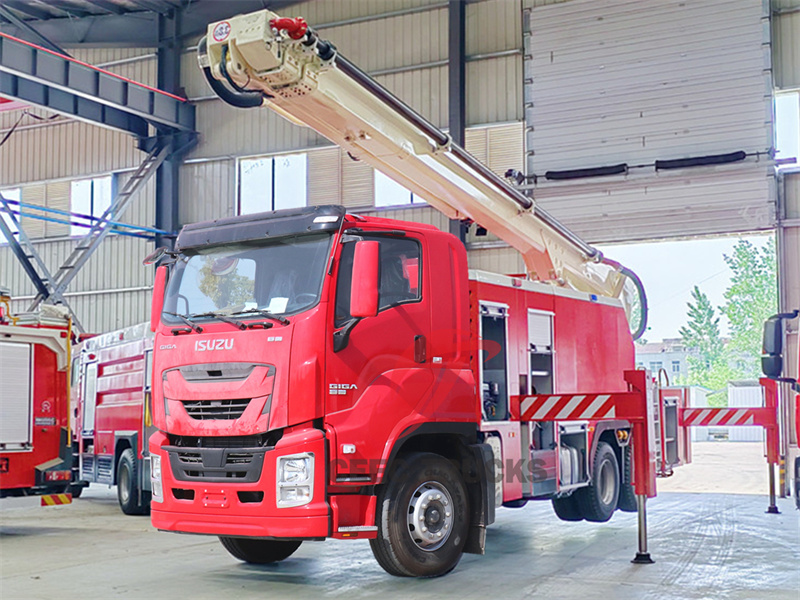

Isuzu GIGA water & foam truck with mounted high reach extendable turret

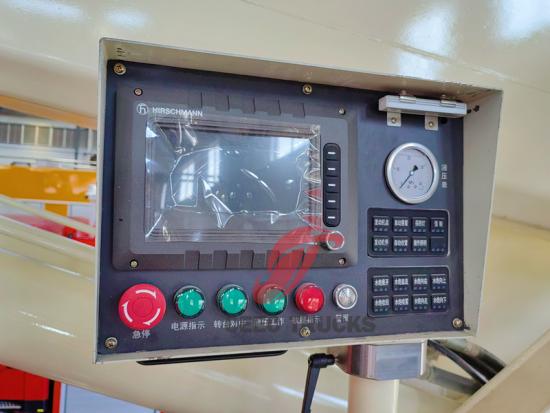

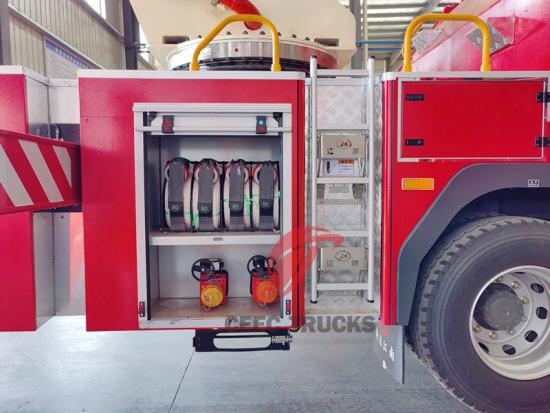

五十铃巨无霸高伸式炮塔水泡沫消防车配备大流量消防泵及消防炮，水箱及水路均采用优质不锈钢及高强度铝合金管。液压系统采用高性能泵及电液比例控制方式，电气系统采用成熟可靠的控制器CAN总线通讯技术，多点集中操作。车身采用防锈铝合金蒙皮结构，器材箱采用大容量卷帘门结构。五十铃巨无霸消防车配套齐全，可方便从自带水箱、消火栓、水池取水，也可实现接力供水，出水口及注水接口对称布置于车身左右，充分满足各种现场需求。

规格：

物品			单元	磷参数
行驶性能参数	外形尺寸（长×宽×高）		毫米	10500×2540×3820
	最大速度		公里/小时	90
	最小车削直径		米	22
	最大爬坡能力		ï¼…	40
	制动距离（满载，初制动速度30km/h）		米	9
	接近角/离去角		°	19/ 10
	轴距		毫米	4,600+1,370
	板簧数量			4/5/5
	轮胎规格			前轮 385/65R22.5 后轮 315/80R22.5
	轮胎数量			10+1
	驾驶室允许载客人数			2+4
质量参数	灭火剂等级装载质量	水	公斤	8000
		泡沫	公斤	1000
	整备重量	车辆	公斤	22000
		第一轴	公斤	9000
		第二轴	公斤	15000
		第三轴	公斤	15000
机壳	模型			五十铃千兆
	驱动系统			6x4
引擎	模型			6UZ1-TCG61
	位移		毫升	9839
	排放标准			欧6
	品牌			五十铃

Isuzu GIGA water & foam truck with mounted high reach extendable turret

物品				单元	磷参数
工作绩效	额定工作高度			米	20
	最大工作范围			米	8.3
	消防泵		品牌		中国名牌
			模型		CB10/100-TB
			有限的数据	升/秒	100
			预设压力	兆帕	1.0
			吸水深度	米	7
			引水时间	s	≤85
	火炮	水泡两用炮	品牌		中国名牌
			模型		PLKD8/80
			有限的数据	升/秒	80
			预设压力	兆帕	0.8
			范围	米	水≥75ï¼Œ泡沫≥70
		枪头摆动范围（相对于驾驶状态下的枪体）	向上和向下		-30°ï½ž+70°
		枪头摆动范围（相对于驾驶状态下的枪体）	右 & 左		≥340°
	手臂	范围	下臂（相对于水平面）		0ï½ž+80°
	手臂	范围	下臂相对于上臂		0ï½ž150°
	动臂动作时间（动臂完全伸展、变幅至最大角度、旋转至90°）			s	ï¼œ150
	支腿展开时间			s	ï¼œ40
	动臂回转速度			转/分	1ï½ž2
	支腿跨度（垂直×水平）			毫米	5890×2150

特征：

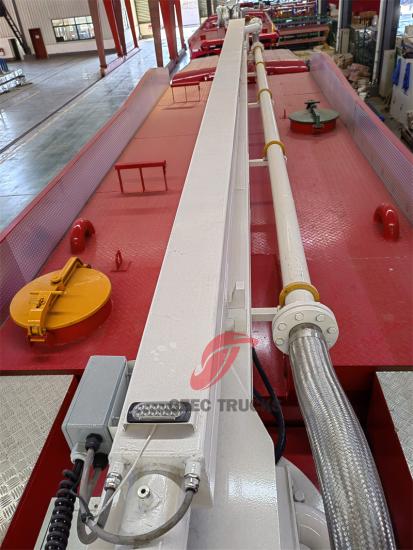

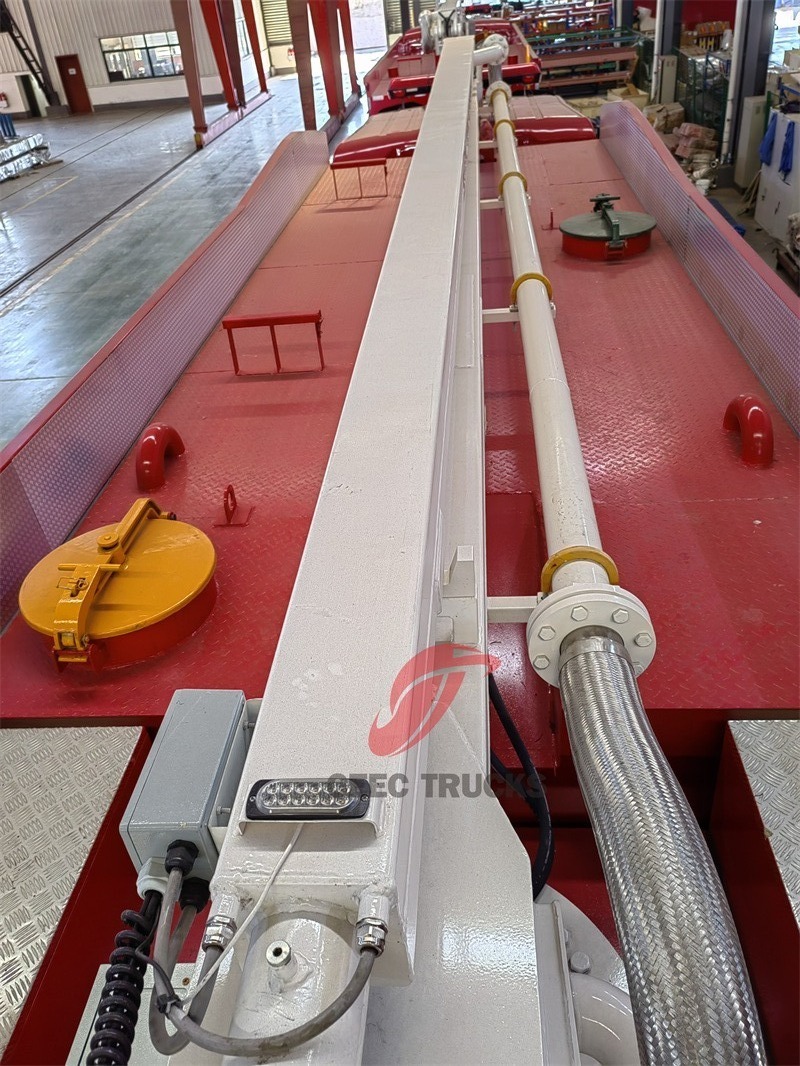

吊臂结构

臂架采用高强度合金钢焊接而成，臂架由下臂和上臂组成，升降采用液压缸驱动。最大作业幅度8.3米，360度连续旋转，最大作业高度20米，臂架动作时间<40S；下臂可在0°~80°之间任意角度升降，上下臂均可在0°~150°之间任意角度升降。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

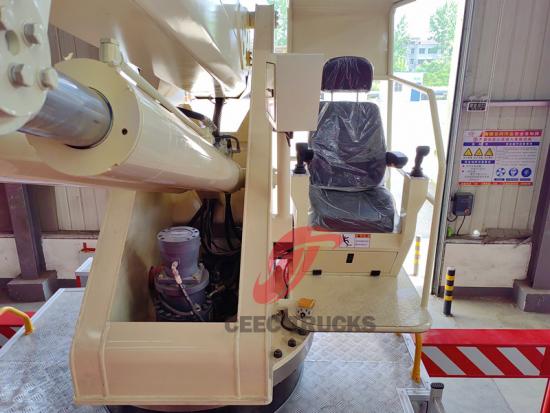

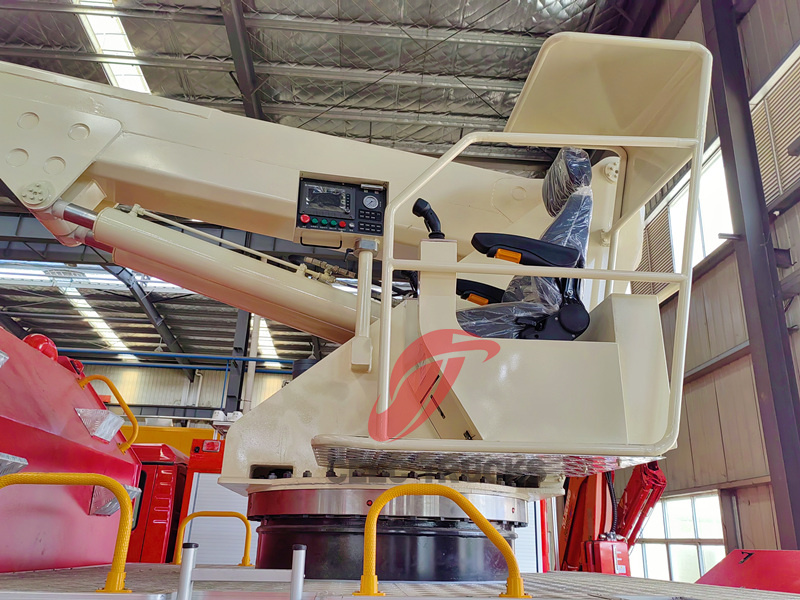

转台结构

回转机构采用液压马达驱动蜗轮蜗杆完成，回转平稳，具有自锁功能；变幅机构采用变幅液压缸、变幅平衡阀、双向液压锁的优化组合实现，变幅同步性好，安全性强。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

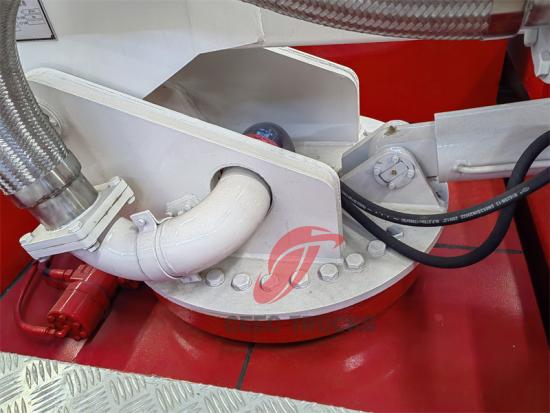

中心旋转体

采用中央旋转体实现上下车液压、电路、水路的连接，避免转盘、臂架旋转造成液压管路、电路、水路的损坏。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

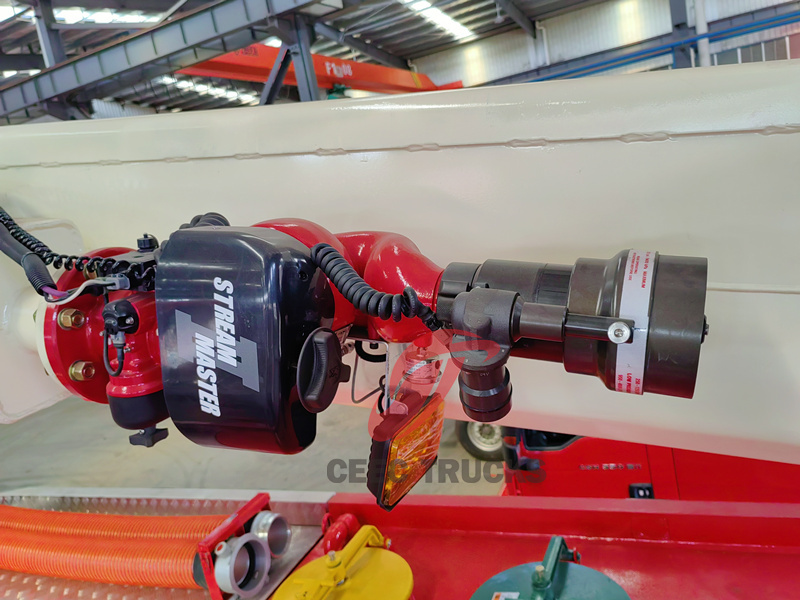

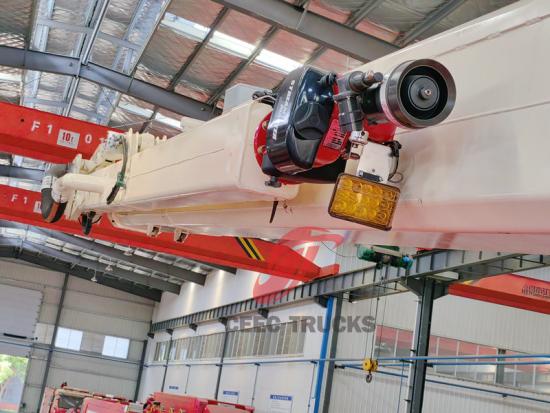

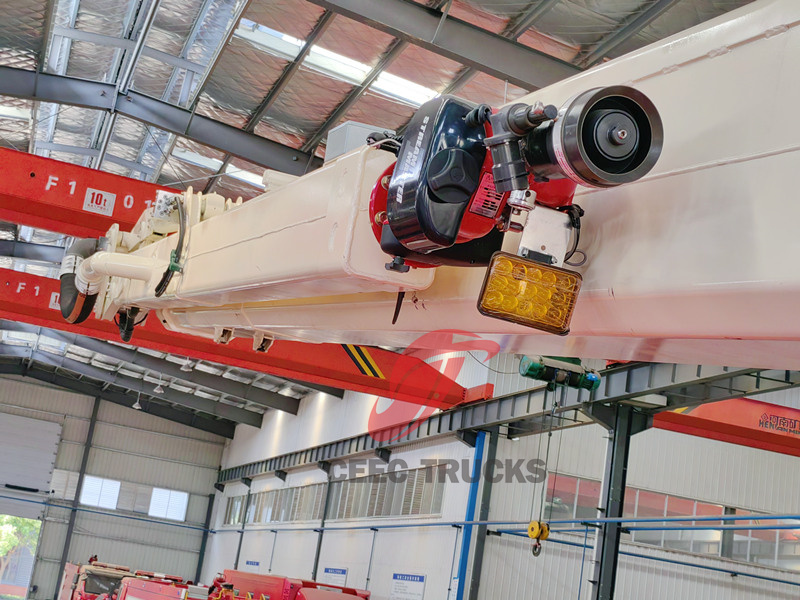

电动遥控消防炮

该消防炮由中国知名品牌生产，采用手动消防炮，可喷射水和泡沫。

1）型号：PLKD8/80。

2）材质：炮头为铝合金，炮身为铸铁。

3）消防炮流量：0-4800L/min；额定压力≤1.0MPa。

4）射程：水射程≥75米，泡沫射程≥70米；

5）旋转角度：水平旋转角度0度～340度，仰角-30度～+70度；

Isuzu GIGA water & foam truck with mounted high reach extendable turret

消防泵系统

消防泵采用中国知名品牌生产提供，型号CB10/100-TB，排水量6000升/分钟；吸水深度大于7米；引水时间小于50秒；配有技术性能先进的电脑自动稳压装置。全自动泡沫比例混合器：混合比例1%~10%。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

水系统

消防系统管路为不锈钢管路+铝合金管路，水管经中心旋转体到达上部车体，可满足供水或泡沫灭火需求。上部臂头处设有电动遥控水枪，可改变水流形态（直喷、溅水），可喷水或泡沫。车体底部设有进水口，满足高层建筑大流量灭火需求。

1）控水方式：电控气动；

2）控制面板位置：车身后部；

3）下车采用不锈钢管道；

4）上车采用铝合金水管+橡胶钢丝软管。

5）消防水口配置如下：

Isuzu GIGA water & foam truck with mounted high reach extendable turret

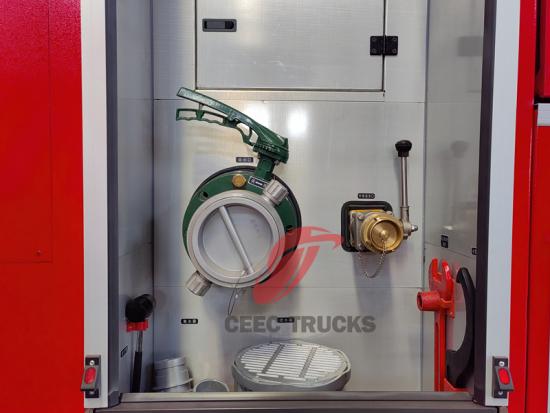

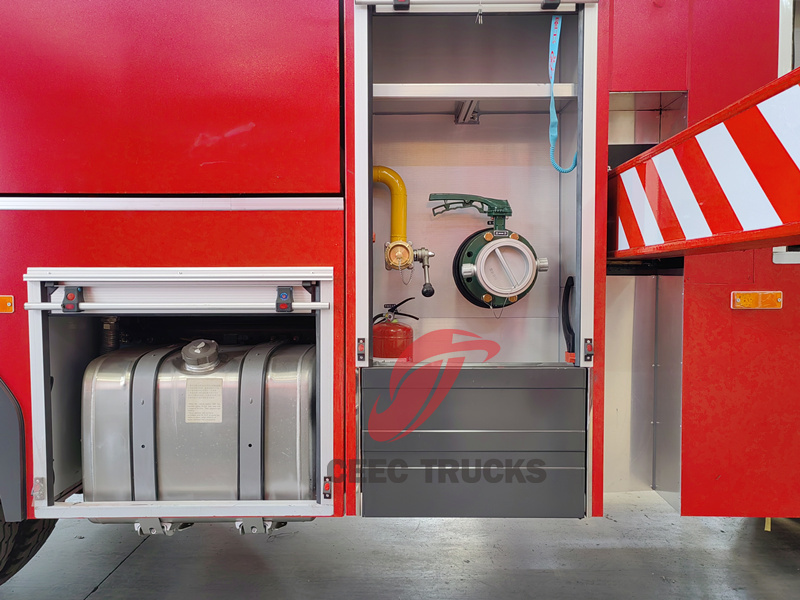

联系	尺寸	阀门	位置
出水接口	6×DN80	带接口手轮球阀	3单位车身两侧该接口也可作为外接供水接口
外部的吸水接口	2×DN150	手动蝶阀	车辆后侧
从水箱到泵吸入口	1×DN150	气动蝶阀	泵房
水泵至水箱加水口	1×DN80	气动蝶阀	泵房
上口鼻	1×DN100	气动蝶阀	泵房
泡沫罐泡沫出口	1×DN50	气动蝶阀	泵房
外置吸泡接口	1×DN50	带接口手柄球阀	车身侧面
外部泡沫接口	1×DN50	带接口手柄球阀	车身侧面
水箱加水接口	4×DN80	带盲盖的接口	2 单位在车辆的每一侧
水箱排水	1×DN50	手柄球阀	车身侧面
泡沫罐排水口	1×DN50	手柄球阀	车身侧面
进出水连接型式：标配卡式（快装），可选配内扣式。吸水管接口型式：卡式（快装）。寒冷地区建议使用内扣式接口。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

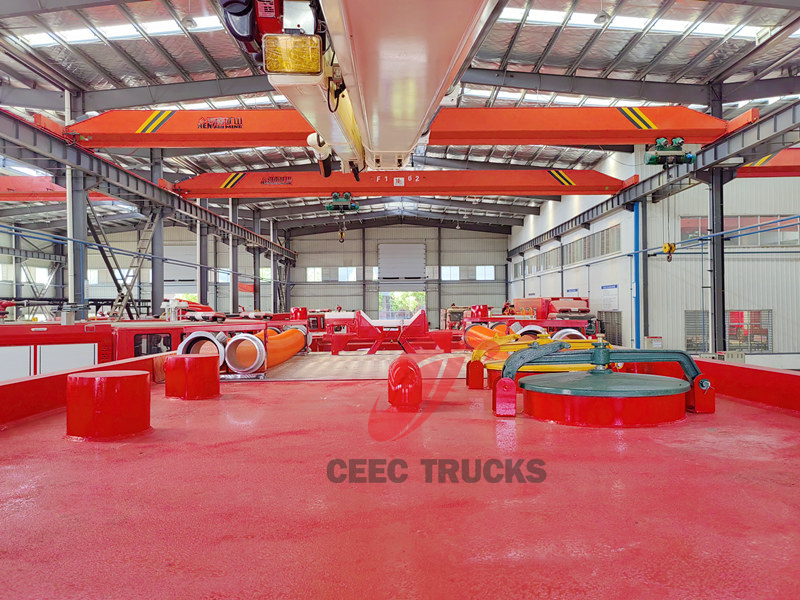

液体罐

1）水/泡沫容量：8000L/1000L。

2）罐体与副梁采用弹性连接安装。

3）罐体采用不锈钢材质，防腐性能优良，永不生锈、不泄漏。

4）罐体设有纵、横向防摇板，内部设有检修人孔，方便进出；罐顶板采用防滑技术处理。

5）罐体设3个检修孔，直径为500mm，设有快速锁紧开启装置，罐体压力超过2公斤时自动泄压。水箱盖涂绿色，泡沫罐盖涂黄色；水箱装有DN80溢流管，带溢流盖装置，并装有液位及低液位一体传感器；泡沫罐装有DN80溢流泡沫管，带溢流盖装置，并装有液位传感器；残液排出口2个，水箱1个，泡沫罐1个，配有球阀；进水口4个（车辆左右两侧各2个DN80，接DN100管路）。

6）井盖采用铝合金铸造而成。水泵系统管道及井盖均按照中国最高标准喷涂不同颜色。水箱盖喷涂绿色，泡沫罐盖喷涂黄色，方便故障维护及操作警示。

Isuzu GIGA water & foam truck with mounted high reach extendable turret

液压系统

1）该车主要采用高性能液压系统元件，分为车载和外置液压系统。外置液压系统由油箱、液压泵、单向阀、外置支腿控制阀及应急系统组成。外置控制阀-主换向阀控制支腿的伸缩。车载液压系统采用电液比例阀。比例阀为高性能进口知名品牌，带压力补偿器，微动性能好，系统不发热。臂架移动时，发动机转速自动升至额定转速。平衡阀采用知名品牌阀，密封性能好，动作平稳。

2）液压系统采用两台大容量液压油滤清器，确保液压油的清洁度和耐用性。液压油采用品牌抗磨液压油或低凝液压油，抗乳化、添加剂消耗少、粘温指数高。所有管接头、液压胶管均采用国际知名品牌产品，耐高压、抗振动。液压钢管采用精密拉制无缝磷化钢管，防锈性能好。。

一个… 欧6型，五十铃发动机，动力强劲

一个… 水箱和泡沫箱容量可选。

一个… 12 个月快速备件免费

一个… 五十铃消防车授权出口商

一个…操作简便，维护方便
